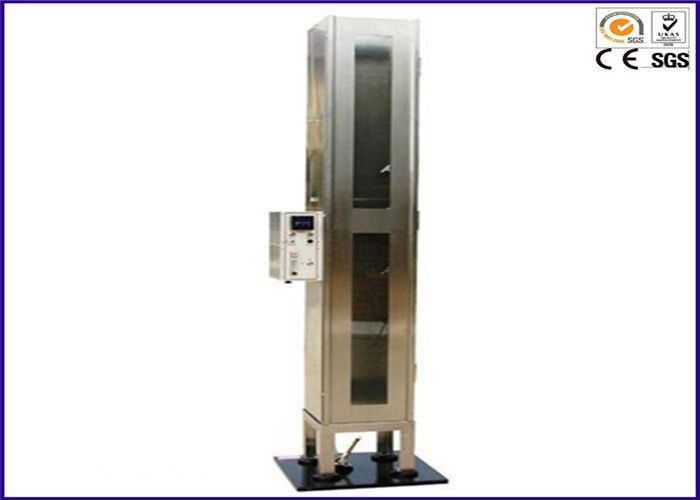

NFPA 701の火テスト部屋、織物/フィルムのための火炎伝ぱテスト

NFPA-701織物およびフィルムの火炎伝ぱの火の試験装置

適用:

区域を越える炎の伝播を査定することを露出しました点火源を使用します。それは、700g/m2より大きい区域密度の補強か裏付けの有無にかかわらず、多層の生地、フィルムおよびプラスチック ブラインドを含むビニール上塗を施してある生地の停電のライニングそして生地に適当です。

標準:

NFPA 701-2004方法2

指定:

1. 実験室:NFPA 701-2004の12.2に従って

1.1炉の指定:長さ、幅（305 ± 5） mmの高さ（2130 ± 10） mm;

1.2構造:厚い1.5mm 304の作られる#ステンレス鋼。透明な観察窓の前;

1.3上のサンプル棒:

炉ボディ端の1190の±の底からの1.3.1は穴の4mmの横の直線に10mm、両側置かれるべきです;

1.3.2は（1.5 ± 0.1） mmまたは（3.0 ± 0.1） mmおよび長さの直径が付いている鋼鉄棒から端が鋭いポイントに切られるどれをの成っています（330 ± 10） mm、;

1.4最下のサンプル棒:端が鋭いポイントに切られるどれを（1.5 ± 0.1） mmの直径が付いている鋼鉄棒から成っていますおよび（長さが255 ± 10） mm、;

1.5垂直ガイド ライン:

1.5.1柔らかい鋼線から成っている炉ボディ（両方の100 ± 5） mm左右のの中心に組の縦ガイド ワイヤーは側面あります（組のワイヤーの間隔はあります（200 ± 5） mm）;

1.5.2各組のライン間の間隔はあります（25 ± 2） mm （箱で支持するべき前部から）

1.5.3縦ガイド ワイヤーは直径（6 ± 0.05）の棒にmmは取付けられます

1.6テスト部屋の上部は次元のガラス繊維の布のバッフルによっての取付けられます（1000の± 10）のmmの× （125 ± 5） mm;ガラス繊維の布は各端（40の± 3） mm （3 ± 0.2の）にガラス縫う糸とmmの×なされます（330 ± 5） mmは穴（4 ± 0.5）を部屋の上の真中で、mm通り;（4 ± 0.5） mmの× 25の± 1） mmは、各端円形です;

2バーナー:

2.1、20角度の傾きに固定座席に取付けられていて;

2.2バーナー熱:800BTU/立方フィート| 1000BTU/立方フィート

2.3テストの底からのノズル:100mm

2.4流量計:回転子の流量計のために、最大射程は150のL/hrまたは300のL/hrべきです

2.5針弁:炎の高さを調節して下さい

2.6圧力計:0 | 1Mpaの0.5の正確さ

2.7炎の測定のスケール:1つのmmの正確さの測定バーナーの炎の高さそしてサンプルの大きさ

3制御セクション:

3.1点火装置:高圧自動点火

3.2タイマー:

3.2.1燃焼のタイミング:任意に、0.01sの決断置かれる、0-99.99s 0.1sの正確さ

燃焼の続く3.2.2時間:任意に、0.01sの決断置かれる、0-99.99s 0.1sの正確さ

3.3:自動制御:点火のような、燃焼の続く燃焼のタイミング時間。
