横の大規模の火の試験装置BS 476は火の状態のための20を部品

BS 476は20大規模の火の試験装置の水平射撃の抵抗のテスターを部品

適用:

炉はヨーロッパのトンネルの火のシナリオで見つけられるそれらのような条件を、始動させるように設計されています。あらゆる構成の垂直搭載250トンまでおよび100トンまでの水平搭載は可能です。

炉は1530.4として評価する、BS 476部20-24、ISO 834、ISO 3008、ISO 3009およびASTM E119への耐火性を提供することができます。

特徴:

炉は次をテストできます:

壁の標本– 4580mm W X 3640mm H X 300mm D

床の標本– 4750mm L X 3775 W X 300のT

500mm W X 500mm D X 3000mm L –コラム

ビーム– 350mm W X 350mm D X 5000mm L

–指定される…合成のパネル

–指定される… Tビーム

–指定される…トンネルの要素。

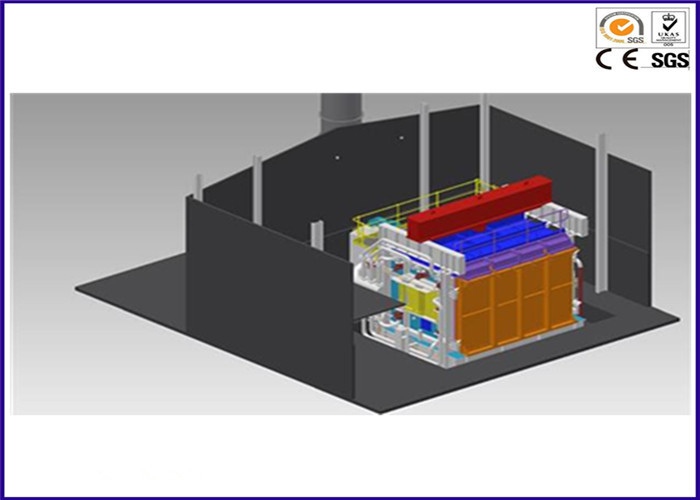

発射される炉の概念設計

炉は次の火のカーブが可能です:

RijksWaterStaat、NL （RWS）

変更された炭化水素、FR （HCM）

炭化水素Eurocode 1 （HC）

RABT-ZTV （列車） G

RABT-ZTV （車）、G

ISO 834のセルロースの建物

標準:

BS 476 （20-24）、BS EN 1363 （1-2）、BS EN 1364 （2）、BS EN 1365 （2-4）、BS EN 1366 （1-3）、ASTM E 119、ASTM E 814、ASTM E 1966年、UL 263、UL 1709、UL 1479、UL 2079年、UL10 （紀元前に）、ISO 834 （1、5-7、9）、ISO 6944 （1-2）、ISO 3008

記述:

アセンブリの物質的な形成部品の耐火性は規則に構造の要素の性能の査定の非常に貴重な用具頼りましたです。

指定:

水平射撃の耐性検査の炉は横の構造アセンブリ、コラム、またはサポートの耐火性を評価するのに必要とされる器具で高温への抵抗の露出に材料の能力の、横のオリエンテーションで量を示す方法を、提供します。これは負荷軸受け容量、材料およびシステムの火の原子格納容器そして熱伝送を提供する機能のようないくつかの性能の要素の評価によってされます。

1. 負荷軸受けおよび非負荷軸受けを両方遂行する機能はカスタマイズされた制限フレームに取付けられるビームおよび横のテスト標本でテストします。

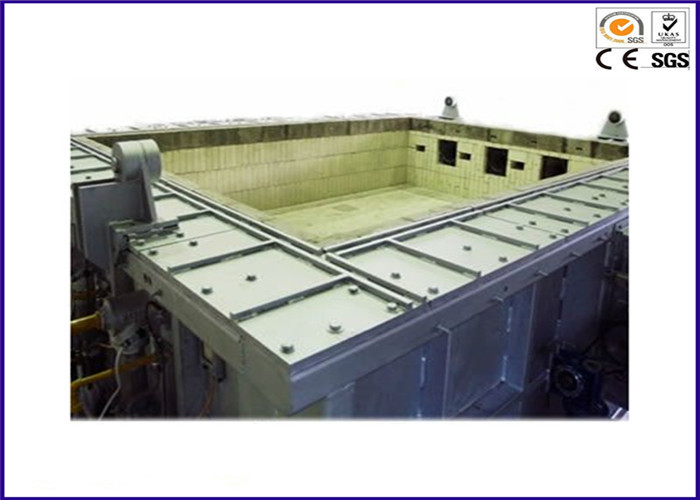

2. 優秀で、安全な構造–高温の壁に戻って固定した冷たい表面および処理し難い絶縁の煉瓦の絶縁の火煉瓦、処理し難いcastablesおよびミネラル ファイバー・ボードでライニングを構成する炉壁は熱い表面の現場のブロックを、投げました。

3. 側面図を描かれた煉瓦と並んだ、耐火物によって固定した取り外し可能な屋根は現場で投げました。

4. 熱すること当然の構造ゆがみに逆らうために鋼鉄Cチャネル、I型梁および鋼鉄セクションと補強される穏やかな鋼板から成っている炉の包装。

5. 最低4組のクランプによってしっかり止められている標本の制限フレーム。

6. オペレータが火テストの間に完全なテスト標本を見ることを可能にするように耐熱性水晶ガラスから成っている4つの見る港。

7. 軽量のアルミナから成っている引き戸は絶縁された、エア冷却されたフレームの内で封じられています。これは炉熱を離れて観覧の港が使用中のとき保護します。

8. 20組の処理し難いノズルはバーナー（10）の2グループを混合します。各バーナーは液化石油ガスを使用するように設計され、すべての燃焼の単位がフェイル・セイフ モードをいつも作動させることを保障する炎の監督の単位を備えています。すべての必要な炎の安全システム、断続的なパイロット・システムおよび温度検出器は組み込まれます。

9. 炉の燃焼のコントロール パネルはフル オートおよび手動制御モードを作動させるように設計されています。バーナーの自動点火は1つの押しボタン スイッチの使用によってあります。これはBSで476部を記述されているそれのような事前調整の暖房のカーブに、基づいてバーナーを20-24、EN 1363およびIMOの炭化水素のカーブ始動させます。手動バーナー制御は個々のバーナーが自由に発火することを可能にします。

10. 試験区域次元:3000mm （w） X 4000mm （h） （d） X 1000mm
