BS 476の部品20&22の建築材料の火のテスターおよび構造の耐火性テスト炉

中国 BS 476の部品20&22の建築材料の火のテスターおよび構造の耐火性テスト炉 サプライヤー
BS 476の部品20&22の建築材料の火のテスターおよび構造の耐火性テスト炉 サプライヤー BS 476の部品20&22の建築材料の火のテスターおよび構造の耐火性テスト炉 サプライヤー BS 476の部品20&22の建築材料の火のテスターおよび構造の耐火性テスト炉 サプライヤー BS 476の部品20&22の建築材料の火のテスターおよび構造の耐火性テスト炉 サプライヤー

大画像 :  BS 476の部品20&22の建築材料の火のテスターおよび構造の耐火性テスト炉

商品の詳細:

起源の場所: 中国
ブランド名: YUYANG
証明: BS 476-20&22, GB/T9978.1-2008
モデル番号: YY518

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiation
パッケージの詳細: 合板ボックス
受渡し時間: 35 の仕事日
支払条件: トン/ Tは、L / Cのウェスタンユニオン
供給の能力: 四半期ごとに 3 セット
Contact Now
詳細製品概要
製品名: 建築材料の火のテスター 使用法: 耐火性テスト炉
縦の炉: 3.1*3.1*1.2m (W*H*D) ガスの流れ: 0-100 mの³ /h
ガスの最高圧力: 3000Pa 空気の流れ: 5000m の ³ /h
空気最高圧力: 4000Pa PD (W): AC 380V ±10%、50Hz





BS 476の部品20&22の建築材料および構造の耐火性テスト炉





Ⅰ。適用:



テスト炉はBS476部分20を示し、22は(縦/横)、GB9978-2008標準、定義された暖房および圧力状態に服従させたとき建築構造の要素の標本の行動を査定することです。方法は高温への抵抗の露出に要素の能力の量を示す手段を、loadbearing容量、火の原子格納容器(完全性)規準の配置によって提供しますおよび熱伝送(絶縁材)機能は宣告することができます。

要素の典型は構造の要素の耐火性の決定のための実験室試験--にさらされます。



1. 標準:

BS476-20:建築材料および構造–部20の火テスト。構造(一般原則)の要素の耐火性の決定のためのテストの方法

BS476-22:建築材料および構造部分22の火テスト:構造の非loadbearing要素の耐火性の決定のための方法

GB/T9978.1-2008:造る構造部分1の耐火性のテスト要素:一般要求事項



2. 検定関数:

高温および圧力状態--に、重量に耐える指定時間内のテスト サンプルさらされるサンプル完全性および絶縁材。



3. システムを保護して下さい

測定装置および包囲された大気圧の価値の圧力相違の価値を監視して下さい。

装置は電気安全保護警報の機能、テスト爆発の影響の過熱保護および警報機能および保護カバー備えています。



4.Sampleワーク・ステーション:

  • それは3セットを提供します;
  • 作動することは容易動くこと便利であり。



Ⅱ。技術的な変数:

1. テスト炉:

⑴テスト炉の構造およびサイズ:

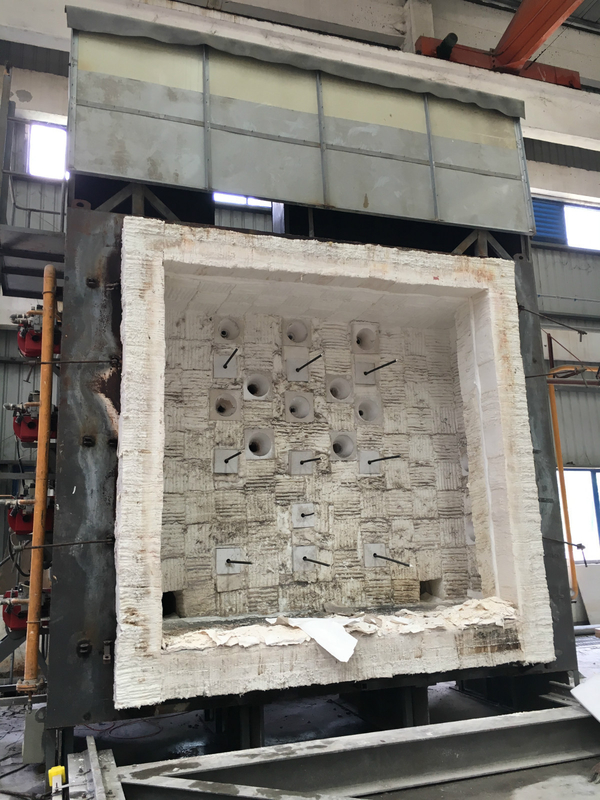

  • 縦の炉3.1*3.1*1.2m (W*H*D)の最も大きいサンプルの大きさ3*2.8m (W*H)
  • EN1363-1に従って下さい

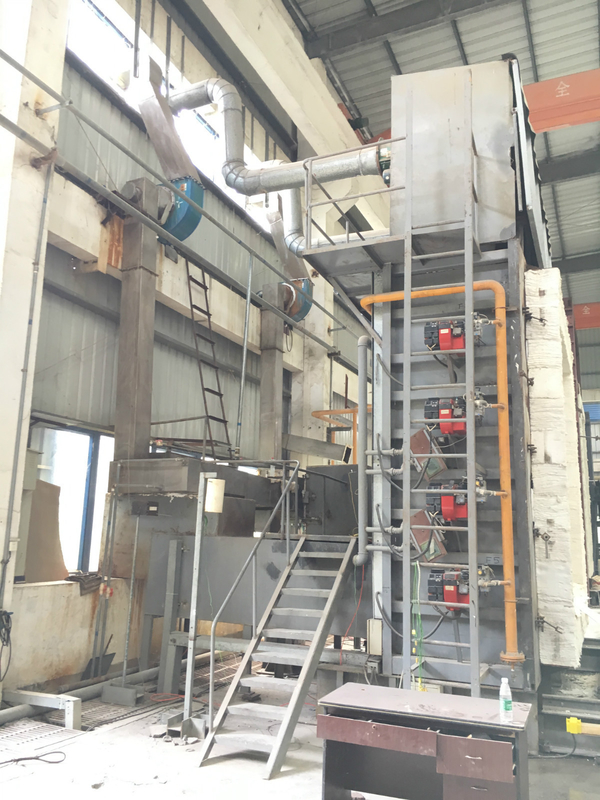

  • テスト炉は煉瓦、鉄骨構造および耐火性の絶縁材から成っています。

2. 電圧供給:

AC 380V ±10%、50Hz

3. 力:

テスト炉は出力電力ISO9705にです300KW従います。

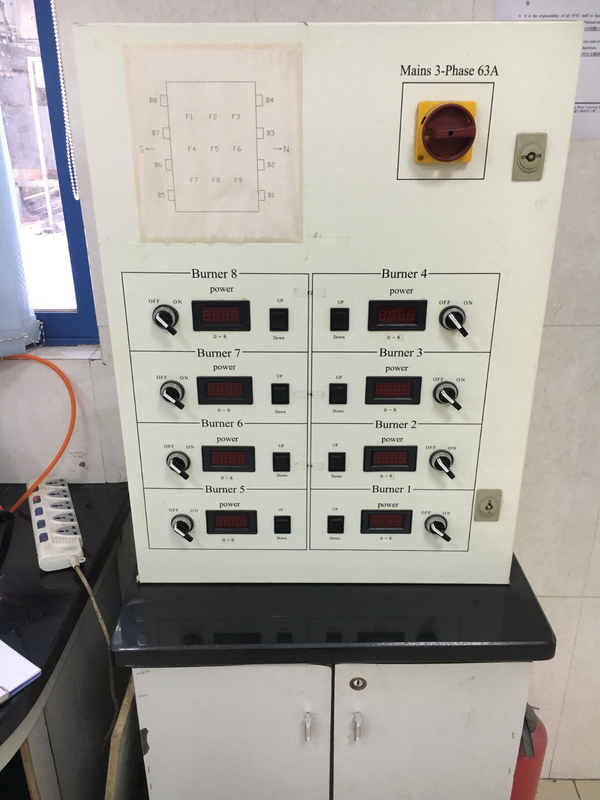

4. バーナー システム:

   ⑴のガスの流れ:0-100 mの³ /h

   ⑵のガスの最高圧力:3000Pa

   ⑶の気流:5000mの³ /h

   ⑷の空気最高圧力:4000Pa

5. テスト温度調整:

 ⑴の炉の温度調整はT-T0=345lg (8t+1)の要求に会います

   温度調整の偏差:
   0min    10min     t>30min:d≤5%



 ⑵のテスト装置正確さ:

 炉の温度:±15℃

 温度の中のサンプル:±10℃

 サンプル逆火の温度:±4℃

 ⑶のタイミング範囲:0-300分、正確さ: <>

6. 炉圧は会います

 (1)は5分後に、炉満たします次の肯定的な圧力状態をテストします:

部品-炉3mの高さ、標本の表面からの100mmの…、炉圧15Paの± 5Pa;

 (2)は10分後に、炉満たします次の肯定的な圧力状態をテストします:

部品-炉の高さの3m、標本の表面からの100mm、炉圧17Paの± 3Pa。

 (3)着陸のドアのサンプルは火の表面によって全高さ上の一定した圧力で保つことができます隆起部分の圧力価値は2 ±の内で2Pa保たれ炉の中の圧力勾配はメートルごとの8 Paべきです;

 (4)炉圧の測定の範囲:0-100Paの測定の正確さ:≤の± 3Pa

7. 温度検出器

 暖房の炉の熱電対の性能、量および位置はEN16341-1の条件を満たします;

 a)炉の温度の± 15の℃は、直径1mmの熱電対を採用します;

 b)標本の逆火の表面温度の± 4の℃、直径0.5mmの熱電対。熱電対が付いている銅版:直径120mmの厚さ0.50mm;

 c)装甲プラチナ ロジウム プラチナS価値熱電対の正確さのクラス:IIレベル

 d)装甲ニッケル クロム ニッケル ケイ素Kの熱電対の正確さのクラス:IIレベル





ガスおよび空冷方式

1. ガスおよび蒸発装置

(1)燃焼ガスの源:プロパンおよび液化ガス、200KG/Hは電子的に気化によって気化させた炉、自動ガスの切換え弁が装備されている8-10本のびん、4-5を使用されます、4-5ですスタンバイ制御しました。

(2)ガス供給の管のためのDN48継ぎ目が無い鋼管は対応する圧力減圧弁、安全弁が等装備されているべきです。

(3)。可燃性ガスの漏出警報装置が装備されているガス セービング装置の構成。

注:給油所部屋、約造る実験室のガスL5000 × W4000の× H2300のサイズを。

2. 空気源システム

(1)流れおよび圧力を調整する高圧遠心ファン+インバーターを使用して;

(2)は適切な切換え弁、ゲート弁および圧力計およびDN75継ぎ目が無い鋼管を形成します。



環境保護、火災警報装置

1. ガス送管のスプレー、環境保護システム

煙および塵の後の噴霧室へのガス送管はホワイト メタルの煙の排気管、調節可能な遠心換気扇、ステンレス鋼の金属の網、塵取り外し装置、触媒作用の酸化装置、ステンレス鋼のスプレー・ブース、ポンプおよび制御システムをを含んで、屋外にろ過し、排出しました。

工程能力:≥5000 mの³/hの1時間4000 | 12000立方メートルあたりのガス送管の処置。

2. 火災警報のモニタリング システム(ユーザー所有の)

テスト サイトの温度、ガス送管、ガスの漏出および装置異常を監視して下さい。異常が起これば、リアルタイムに驚かすべきで、ガス弁を断ち切ることのような適切な保護操作を、自動的に取ることができます。

Ⅲ。制御して下さい解析システム(ソフトウエア システム)を

テスト制御システムは適度なテストおよび見本抽出回路の設計とともに圧力見本抽出システム、温度のサンプル値制御システム、信号の獲得システム、計算機システムから、成っています。

1. システムが安全問題の信号を検出するとき自動的に締まる緊急の安全を取るために、システムはリアルタイムに反映することができます。

2. 温度の送信機によってまたは直接レコーダーかコンピュータのテスト プロセス、平均温度、一点温度に発生する熱電対の電気的信号は漏出の量容易に表示べきです。

3. テスト プロジェクト、テスト、テスト変数設定プロセス制御、さまざまなタイプの始めをのコンピュータに送られるセンサーの見本抽出によるテスト データ達成すること便利自動的に計算され、処理されるコンピュータはテーブル(グラフ)に貯えられるか、または印刷することができます。ソフトウェアは温度のカーブ プログラムによって自動的に制御することができ炉の温度、炉圧、テスト温度を記録し、他のデータは支持します。

4. コンピュータおよび19インチLCDのモニターのブランドを含む計算機制御システムは、レーザ・プリンタ、システム問い合わせの機能を提供します。システムは自動的にサンプル番号および温度のカーブ、システム・データ・ベースで貯えられるデータをテストします;そしてテスト サンプル番号、テスト日付および他の照会を書き入れることができます。標準的なRS-232インターフェイスかUSBインターフェイスと装備されている





Ⅳ。器械の本管装置

1. 赤外線熱流束のメートル(任意)

(1)国内熱流束のメートル。

(2)機能条件

冷水の温度較差:10 | 30 ℃;

冷却の水流:> 10L/時間

試験範囲kW/mの²:50のkW/mの²

点爆時間: <250ms>

最高の測定可能な価値:範囲の150%

出力信号:>働く範囲の5mV

スペクトル領域:50.000nmまで

見通し:180度

放射率:> 0.95

2. 完全性の計器

綿パッド フレームを提供し、5.5.5 GB/T9978.1-2008条件と一直線に測定の調査を、切り開いて下さい。

スリット調査の2つのサイズで利用できる:

直径6mmの± 0.1mm;

直径25mmの± 0.2mm;

その構造の条件:

パッドのフレームおよびギャップの測定の調査は絶縁されたハンドルの長さの円柱ステンレス鋼の棒です。

3. Tセンサーおよび差動圧力計

センサーに高温抵抗があります。Siemensが付いている総セットの炉圧の監視および分析装置は決め付けます。
