Servoの普遍的な抗張試験機2000KN電気流体式制御

2000KN計算機制御の電気流体式のサーボ普遍的な試験機

適用:

計算機制御のサーボ油圧普遍的な試験機は会うために保証されます

ISO15579-2000、ISO679、ISO7438-1985、ISO6892、EN100021-1-2001、ASTM E8M、JIS Z2241-1998、

金属および非金属材料のための別のテスト据え付け品を加えることによる張力、圧縮、曲がること、せん断および他のテストのために適しているISO75000-1、ISO4012、ISO10065および他の国際的な、国民の指定。それはテストの負荷を提供するためにオイル シリンダーのピストンを運転するように水力パックを採用します。荷重計および光電エンコーダーの使用によって、コンピュータは時機を得た提示テストの負荷、ピストン打撃、変形の標本およびさまざまな種類のテストのカーブ等のようなテスト変数です。この機械はサーボ機構モードであり、強い機能ソフトウェアが付いているコンピュータはデータ処理をし、テスト レポートを出します。Windowsシステムに基づくソフトウェアは試験結果の自動計算を作れますすなわち引張強さ;上下降伏強さ、非比例した圧力ポイント等レポートの作成機能はそれを必要なフォーマットのテスト レポートを作り非常にやすいです作ります。それは研究のために必要点検します科学研究の協会の鋼鉄および鉄の工場、実験室、下部組織の構造器官、機械類の植物および教育および教授、等のファイルされるの装置をです。

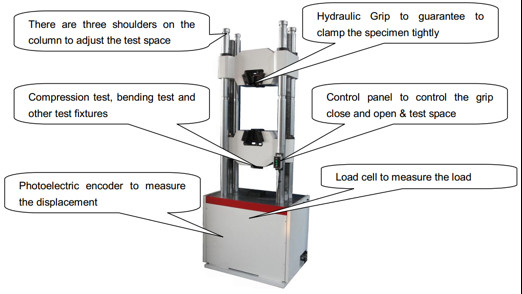

負荷フレーム:

堅い4コラム及び2 -鉛ねじ構造及びコンパクト デザイン

二重ワークスペースの設計:張力のための甲革は圧縮か折り曲げ試験のために、下がります

例外的な操作しやすさを提供する移動可能でより低いクロスヘッド

精密荷重計を通した正確な力の測定

挿入物および標本のローディングの容易な変更のための開いた前部油圧ウェッジ グリップを使って

統合された変位の光電エンコーダー

シリンダーは機械の底に取付けました

機械特徴:

1. 負荷測定:荷重計の高精度、信頼性および一貫性を保障するために採用;
合うか、または超過します次の標準に荷を積んで下さい:ASTM E4、ISO75000-1、EN 10002-2、BS1610、DIN
51221。
2.変位の測定:高精度および安定性の光学エンコーダーを採用します;
3.緊張の測定:高精度な電子伸び計を採用して下さい:測定を会いますまたはこして下さい
次の標準を超過します:ASTM E83、ISO 9513、EN 3846およびEN 1002-4。
4.密集した構造:二重テスト スペースを使っておよびテスト スペースを別のテストを遂行するために調節すること容易
変え長の標本の;機械は強い剛さの4コラムをおよび2ねじ備えています;
5.自動的にクランプ:信頼できる保有物が付いている油圧グリップを使用します;
6.複数の保護:ソフトウェアおよびハードウェアによる積み過ぎの保護;ピストンの位置限られた保護
そしてより低いクロスヘッド;
7.テスト レポートは顧客の条件に従って得ることができます;
8.テスト データの管理:使用はと伝達し合うために、Excelおよび他のそのような親切なソフトウェア アクセスします
テストのデータベース;
9.温度および電圧の少し影響の馬小屋の性能;
10.倍数のサーボ機構モード:負荷（圧力）制御;変位（打撃）制御、緊張
（変形）制御。負荷、カスタマイズされたプログラム制御保つ、保存、変位等

安全装置:

積み過ぎの保護:テストの負荷が最高の2%-5%にある時。負荷は、システム荷を下します。

打撃の保護:ラムが上部の限られた位置で着く場合、油ポンプのモーターは停止します

制御装置:

1. 一定した速度ピストン打撃制御:

制御範囲:Ramの打撃の速度

設定の範囲:0.5~50mm/min

2. 一定した速度の負荷制御:制御範囲:2~100%ofフル・スケールの負荷

3. 制御の変位保存

4. 制御の負荷保存

5. 一定した速度のひずみ制御の範囲:フル・スケールの緊張の5~100%

6. 指定位置に自動的に装備されていた帰りOver Loadの保護（自動停止）機能緊急停止ボタン及び。

7. 制御運営方法:可変性自動/手動機能

8. 自動終点:テスターは標本が壊れる間、自動的に停止します

9. テスト変数の表示:価値およびリアルタイムのカーブ（負荷および打撃）、利用できる転換するためコンピュータから表示し。また延長は計算することができます。

主要な技術仕様:
最大負荷:2000KN
負荷範囲:20-2000kN
負荷決断:1/200000
負荷正確さ:≤±1%
変形の正確さ:≤± 1%
方法の運転:油圧装置
カーブのモードをテストして下さい:負荷–変形、負荷–時間、負荷変位、圧力-緊張、タイム圧力、
タイム緊張、変形時間、変位時間、等
速度の表示モード:ローディングの速度、緊張の速度
コンピュータによって処理される変数:最高上部及び下の収穫ポイント強さReH及びReL。ロード開始点、
破損強さ、圧力、変形、延長率、弾性率及びбP0.2.etc。
制御モード:変位制御;負荷制御;ひずみ制御;ストレス・コントロール。


最高。抗張スペース:750mm
平らな標本のためのクランプ:厚さ0 – 40mm
円形の標本のためのクランプ:直径Ø 12-60mm
最高。有効な圧縮スペース:600mm
圧縮の版の直径:Ø 148mm
最高。折り曲げ試験の有効なスペース:600mm
Ramの打撃:250mm
クロスヘッドの持ち上がる速度:280mm/min
テストの速度制御の範囲:0.5-50mm/min
負荷測定モード:荷重計
変位の測定モード:光電エンコーダー
変形の測定モード:伸び計
電源:380VAC、50Hzの3段階

標準的な付属品:

1. 円形の標本（Dia.）のためのグリップΦ12~Φ26mm、Φ26~Φ40mmのΦ40~Φ60mm 3のセット

平らな標本（厚さ）のためのグリップ0~20mm、20-40mm 2セット

2. 曲がる付属品1のセット

3. 圧縮の版Dia. 148mm 1セット

4. 荷重計1のセット

平らな荷重計+/1000kN、抗張及び圧縮のタイプ

5. 電子伸び計1のPC

通常提供のゲージの長さ50mmの旅行25mm。

6. 高精度の光電エンコーダー1のセット

変位の測定

7. 高圧油圧パック1のセット

油圧パックは標本に水力で荷を積み、締め金で止めるのためです。

8. 手制御箱

それはクロスヘッドの上下を制御し、標本を水力で締め金で止めることができます。

9. 英国版ソフトウェアが付いている計算機システム（LCDのモニターと）

プリンター:HP色DeskJet

ソフトウェア（細部については、別館1を見て下さい）

Windowsは7オペレーティング システムの英国、多用性があるテスト ソフトウェア標準、指定およびテスト日付を与えます

データベース管理の下で、ソフトウェアは上部引張強さを表示し、より低く負荷をもたらすことができます

、証拠の強さ、最高ひびの後の延長弾性係数。負荷。他の変数はある場合もあります

負荷変形の表示テスト カーブができるソフトウェアによって測定され、自動的に計算されて、

負荷時間、負荷変位、圧力-緊張、変形時間、変位時間、負荷緊張、等

テスト レポートは顧客の要求として編集することができます。

ANNEX-1:ソフトウェア紹介:

ソフトウェア:

制御すること容易および友好的なインターフェイス

Windowsベースのインターフェイス、容易なおよびオペレータ使用のほとんどのために適した異なった機能に達するために絶食します

習慣。

完全なデジタル表示装置および計算機制御

特別な試験機のコントローラーを、変数収集に速い応答そして信頼できる採用して下さい。実現して下さい

負荷のデジタル調節そして0点規正は、変数変形しましたりおよび変位、またPID

調節。

テスト プロセスのマニュアルまたはプログラム制御

ソフトウェアは多機能制御モードを提供します:負荷（圧力）制御;変位（打撃）

制御、緊張（変形）制御。、負荷カスタマイズされたプログラミング保つ変位保つ

制御、等

で制御モード、オペレータをカスタマイズされたテスト速度を別のテスト標準に合致するために定義できますかき立てて下さい。

限界の位置を前もって調整し、位置を保証し、安全を自動的に戻しますクロスヘッドを後戻して下さい

終わるテスト。プログラム制御モードでは、試験機は条件付きプログラムによって制御されます、オペレータはテスト プロセスを調整するために各条件を入れソフトウェアはこの機能によって一定したパラメータ制御を実現できます。

多重レベル承認のアクセス

ソフトウェアは機械口径測定変数を保護するために別のアクセス・レベルを調整しました。に信頼できる

情報安全をソフトウエア保守のために容易保証すれば

図表で示す機能の完全さ

テストの図表のオンライン表示および再生を実現して下さい。

テスト図表はあらゆる率のあらゆる場所でまたは急上昇します。

自動スーツ表示決断に従う図表。

座標は各ポイントの試験結果を点検するたどを指します。

Excel、単語および型板としてテスト レポートの作成

ソフトウェアはテスト レポートを作成する違った方法を提供します

単一の物質的なテスト レポート

バッチ物質的なテスト レポート

カスタマイズされたテスト レポート

座標ポイント テスト レポート

テスト カーブ:

負荷時間

延長時間

負荷延長

負荷変位

圧力-緊張

等

主要なインターフェイス

130 ASTM、ISO、DIN、等の標準に埋め込みますあります

伸び計の8 PCが付いている1台の機械

荷重計の4 PCが付いている1台の機械

Excel、単語および型板のテスト レポートおよびレポートはカスタマイズしました編集することができます。
