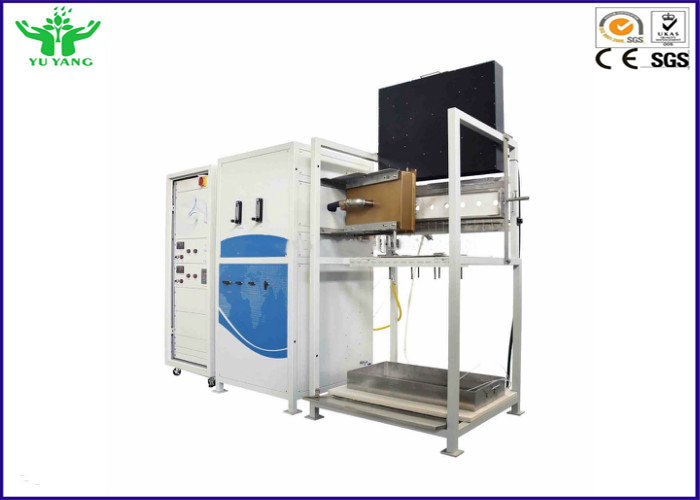

I.製品紹介:

炎延長テスターは開発され、会っている間ISO5658-2標準に従って作り出されてIMO FTPの条件は決断a. 653(16)をコードし、炎-材料の抑制性能--を査定するのにASTM E 1317.Forが建物プロダクトの横断火炎伝ぱの性能、火炎伝ぱの性能/炎の広がりの速度の決定使用することができます。

ガス放射熱放射板を通した装置は、輸入された熱流のメートルの口径測定の放射熱を使用して燃焼のある特定の放射熱の場合には材料をテストするためにガス・バーナーのサンプルの混合によって、つきました;サンプルは放射の変化がはっきり目盛りが付いている区域、点火の時間の測定、炎の広がりおよび最終的な絶滅の時間--にさらされます。テスト サンプルは立て向き姿勢、隣接した放射パネル、放射束の明確な口径測定の区域への露出に置かれます。点火炎によっては、点火の後で、表面の蒸発のガスによってテスト サンプルに近くが、テスト サンプルが、サンプルの熱い端先に発火します記録炎の開発接触しないし、そして前方炎が各口径測定の間隔にサンプルの表面で燃える時間を記録します。それからテスト材料は連続的な燃焼の点火熱、連続的な燃焼熱、重大な流動度、平均熱、全体熱解放の量および他の関連変数を含んでいます。

2. 標準:

ISO 5658-2:火炎伝ぱ、パート２:建物プロダクトの側面で広がる炎の範囲。

GB/T 28752-2012:縦表面の炎のための横の広がりテスト方法。

IMO FTPコード決断a. 653(16):隔壁、天井およびデッキ材料の燃焼性の試験手順のための提案（任意）

ASTM E 1317:船の表面のコーティングの燃焼性のための標準的なテスト方法。

3. 構造特徴。

3.1. 箱ボディはステンレス鋼から、美しく、防蝕成っています;きれいになること容易;本体:2つの独立した部から成っています:バーナーのフレームおよびサンプルはフレームを支えます。2部品は一緒にボルトで固定され、機械調節のために適用範囲が広いがあるボルトがあります。

3.2放射パネルの中心の高さは（1200±100） mm、放射パネルの放射の表面および表面の前にです（15 ± 3）°は、微調整できます

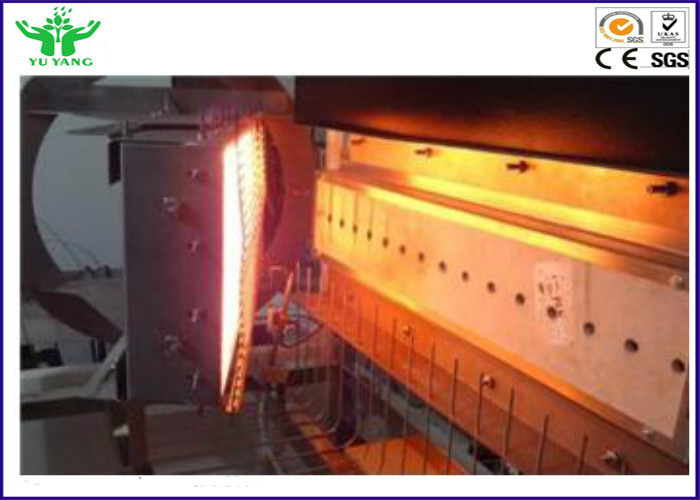

3.3放射板サイズは480mm x 280mm、多孔性の処理し難いセラミック タイルの作られてです;放射線強度は62kw/m2の約750 ℃の表面温度について達することができます。

3.4バーナー:（200 + 10）はmmの長い二重穴の陶磁器の管、内径6つのmm、各々の縦方向の穴径6mm、プロパンおよび気流のメートルと、調節可能で小さい炎の高さ、標準的な（230 + 20） mmの高い炎の条件を達成するためです。

3.5水平な観察:ユーザーが炎の広がりを観察することは容易です;、横および縦の方向設定はステンレス鋼の作られて、50のmmに及びます;

3.6、ステンレス鋼から成っているサンプル インストール ガイドと装備されていて。熱および耐食性;サンプルは撤退のタイプとして取付けられています;

3.7視聴者:炎の広がり率に、テストの間に、角度の調節可能な観覧ミラー（750mm x 120mm）を装備されてガラス ミラーおよびサンプル熊手を通って観察しフィート スイッチによって自動的に記録することができます。

3.8サンプルの大きさ:広い808mmの長さおよび250mm。厚い（3 + 0.2） mmのステンレス鋼の版の作られる。

3.9サンプル煙突、1の0.5 ±0.05mmの厚さのステンレス鋼シートから成っています。ガスおよび煙突は補償の熱電対に金属をかぶせます。

3.10口径測定の版:長さ（795 + 1） mm、広いmm、厚く（25±2） mmの不燃性板。乾燥密度（950 ±100） kg/m3。25mmの直径が付いている8つの穴があり、穴の間隔は100mm + 1mmです;

3.11背板および位置の版:後ろ板は長い800mmであり、広い155mm厚い（12.5±3） mm不燃性板、シート材料を置く後ろ板、幅（25± 2） mmと乾燥密度（950 ±100） kg/m3は同じです。

4. 熱放射システム:

4.1放射体パネルの温度調節器:炎がラジエーターのパネルの後方に防ぎ、ラジエーターのパネルの内部温度を点検し、そして炎の流れの場合には自動的にガスの電磁弁を回ることを断ち切りなさい。

4.2放射の版は標本の熱流に加えられ、勾配は標本の長さに沿って減ります。出発点は50KW/m2であり、端は1.5kw/m2です。

4.3米国はMEDTHERMのプラグのタイプ（シュミツトBoelter）熱電リアクター熱流のメートル、80KW/m2の測定範囲、水冷却された熱流のメートルを輸入しました。2%前後の大きい非線形;0.5%前後の反復性;

4.4ガス供給:、ゼロ圧力弁放射パネルによい空気の弁、電磁弁およびミキサー、混合物およびガス和らげる圧力減圧弁によって装備されている。

4.5多孔性の口径測定の版は提供され、放射束が標準的な条件を満たすかどうか検出するのに滑走の熱流のメートルが使用されています。

5. 制御システム:

5.1点火源の炎の長さは20mm前後230です、プロパンの流れは0.4l /sであり、気流は1.0l /minです。

5.2源のガスの流れ:ガスはメタン、天燃ガス、プロパンである場合もあります流動度は1.0l /sより大きく、フロー制御システムは0.5L/s~ 1.5l /sの間の1%よりより少しです。

5.3気流は9.0L/sより大きく、フロー制御システムの間違いは5L/s~15L/sの間の1%よりより少しであり、空気パイプラインはフィルターを含んでいます。

5.4輸入されたブランド圧力調整弁および圧力計、ガス圧力の正確な制御;

5.5、逆止弁は耐圧防爆、すべての放射パネルの燃焼の制御システムの安全ガスの電磁弁ガスのリターンを防ぐことができます;

5.6カメラはプログラムのテスト プロセスを観察し、救うことができます。

5.7 19"は分析フレーム炎の広がり率、重大な流動度および熱解放率を測定できます。

5.8データ収集システムは炎の広がりの長さおよび燃焼の特徴のイメージを貯えることができます。

5.9放射体パネル バーナー システムは火花点火と十分に、自動化され、安全ロックは、すべての制御システム耐圧防爆です;

5.10 IMOはすべての口径測定、テスト、試験結果が印刷された（IMO、ISO）より容易であるようにします（任意）;

5.11標準的な制御キャビネット、コンピュータ+Labviewインテリジェント制御システム;インターフェイスはより友好的であり、テストはより理性的です。
