500W炭鉱ワイヤーおよびケーブルは非常に熱い試験装置withMT386 MT318を始動させます

500W炭鉱ワイヤーおよびケーブルの火のMT386 MT318の非常に熱い試験装置

使用法:

炭鉱ケーブルの負荷非常に熱いテスターはMT 386-2011の「炭鉱の炎抑制剤ケーブルの炎のretardancyのためのテスト方法そして決定の規則」の標準に設計されています。過負荷状態の下でMT 818-2009 「炭鉱ケーブル」の燃焼の特徴をテストすることを使用します。

構造:

1. 動力源が装備されている部屋を制御すればテストされた部分の評価される流れかける50のHzそして以上5を出力できるおよびまた試験片に取付けられる熱電対によって力の中心を測定できます温度計。温度計の温度較差は0~1200°Cであり、正確さはレベル1.です。

2. 燃焼室:燃焼箱は排気のフードの下に置かれるか、または煙の換気扇が装備されています。箱は2組の金属サポートおよび標準的なメタンのトーチが装備されています。トーチ材料はH62黄銅です。トーチのための燃料は天燃ガスまたは総合的なメタンです。

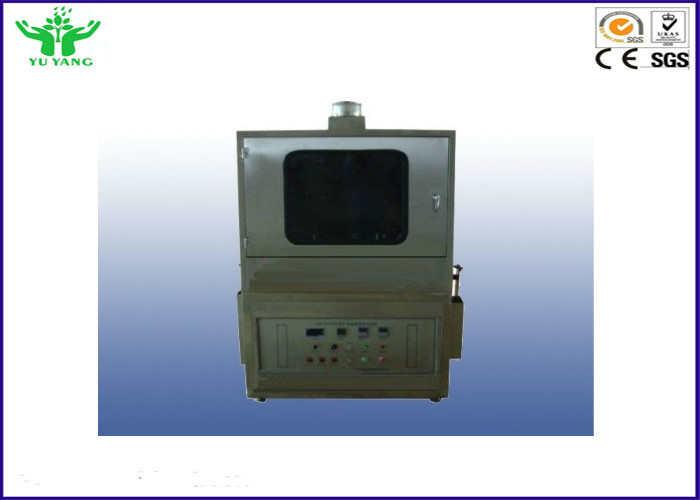

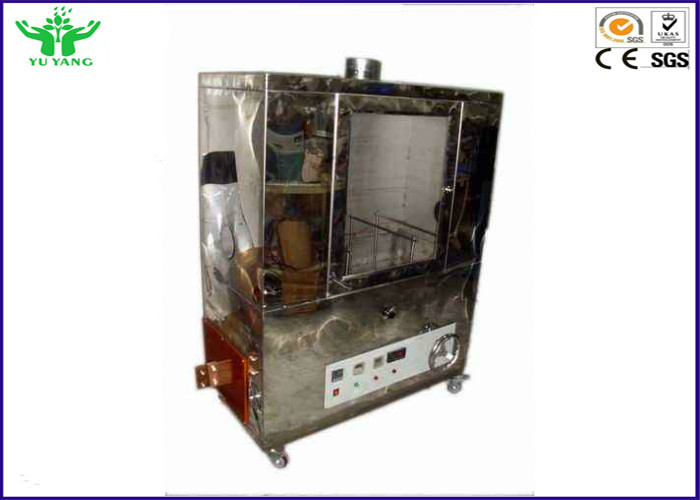

燃焼室:

1. 合計サイズ:L1100*W525*H1300mm

2. 燃焼室:L1100*W525*H400mmの容積≥0.5 m3

3. 部屋はCNCの工作機械、円アークによって処理されます。良質SUS304ステンレス鋼材料に美、さびないおよび反腐食の特徴があります。

4. 箱の上に強力な排気の煙システムがあります。テストが完了するとき、排気ガスは外側に排出することができます;テストの間に、システムは閉鎖しています。

5. サンプル負荷を導くためにキャビネットの両側でキャビネットの底からの310のmmで120のmmの開始を開けて下さい。

6. テストの観察を促進するためにテスト部屋の前部はテストの間に密封することができる緩和されたガラス観察窓を与えられます。

標準:

MT 318

炭鉱のためのMT 818.9ケーブル。部9:評価される電圧0.3/0.5kVの炭鉱のための軽く移動可能で適用範囲が広いケーブル

バーナー:

1. 私達の独自に研究され、開発された材料は十分にMT386-2011の条件を満たすH62真鍮のトーチです。

2. 標準的な力:500W.

3. 火のノズルの直径:¢ 0.90の± 0.03mmのノズルの長さ:1.60の± 0.05mmの空気入口102mmの消火ホースの内部の直径¢ 9.5mmからのノズルの高さ。

4. バーナーの角度:90°縦に（縦方向の軸線は縦平面で保たれ、縦の方向と90°の角度を作成します）、内部炎70~80mm、空気取り入れ口から、調節可能の調節可能な外的な炎115~135mm。

5. ガス:メタン/ガス（純度98%以上、）、発熱量の製造者の証明書によって証明されて998 BTU （英国熱量単位の）/立方フィート。1立方メートルあたり37.1のメガ ジュール。（ユーザが指定する）

温度の測定システム:

1. ジャケットとして1.0mmの直径のステンレス鋼の管が付いている輸入のKタイプの熱電対。

2. 理性的なPIDの温度調整のテーブルは0~999.9°Cを読むKタイプの熱電対に一致させます

決定則:

1. 焦げることの4分そして長さがより少しより15 cmであるよりより少し焼跡の時間がなら、標本のテストは受諾可能です。

2. ロード状態の下で、合計3つのテストに二次パスがあれば、それは受諾可能ように判断されます。
