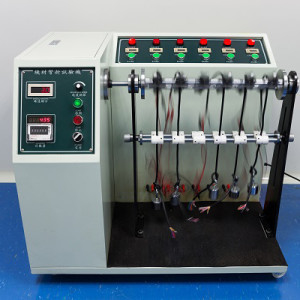

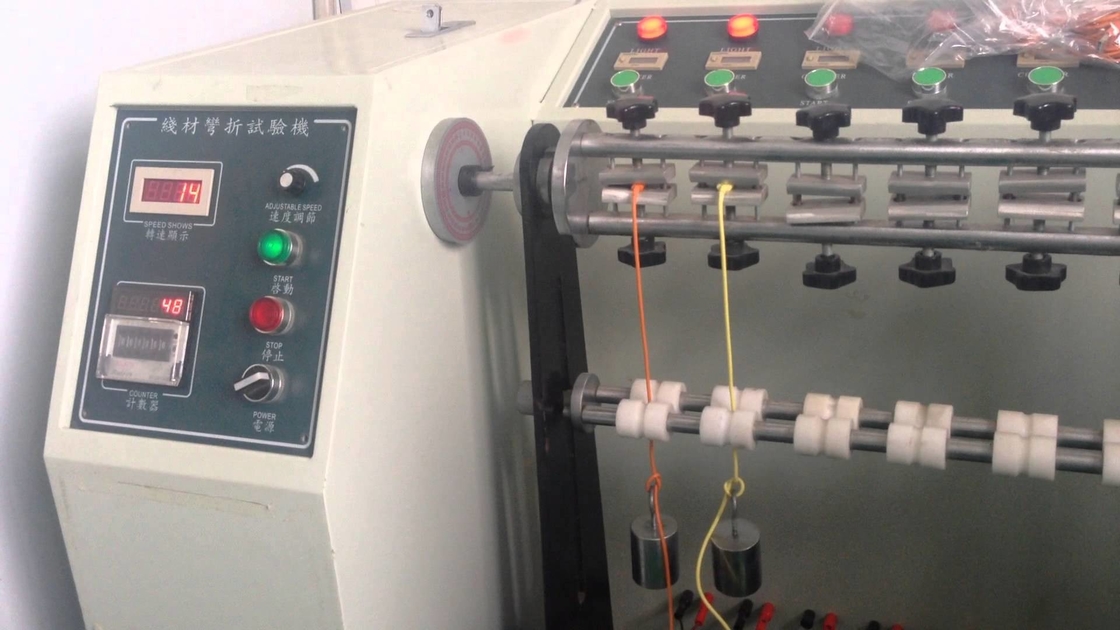

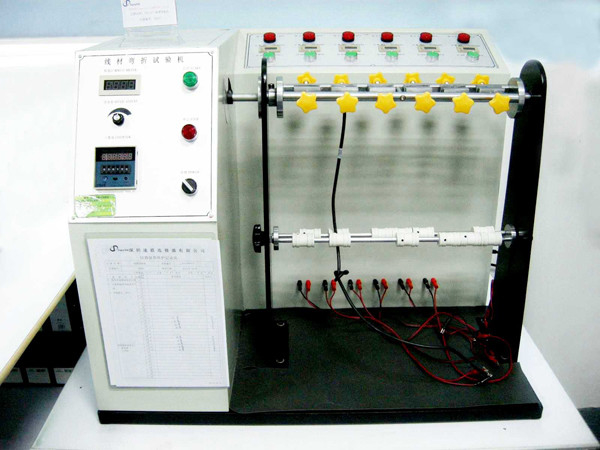

ロボット ケーブルの折り曲げ試験Cria 0003.2のための6つの場所ワイヤー試験装置

ロボット ケーブルの曲がる試験装置、6場所CRIA 0003.2ワイヤー試験装置

適用:

ロボット ケーブルの曲がる試験装置はTUV、VDEおよびULに合致します。それがロボット ケーブル、適用範囲が広いケーブル、曲がる適用範囲が広いケーブル、抗力チェーン・ケーブル、鎖のくねりおよび高く適用範囲が広いケーブルの曲がることをテストするのに使用することができます。機械は繰り返された折り曲げ試験の間に金属線材料の繰り返された折り曲げ試験のために主に使用される6場所の構造金属線の軸受けプラスチック変形および欠陥の性能を検出できますです。

標準:

CRIA 0003.2-2016"工業用ロボット特別なケーブルのパート２:テストして下さい方法を」

特徴:

1. 主要な部品:単一の破片のマイクロコンピューター、タッチ画面の表示/制御;

2. 変数設定:機械制御変数;

3. テスト条件:速度、テスト頻度、テスト角度、制御状態、等をテストして下さい。

4. テスト監視:ケーブルの曲がること、等の実際の数そして速度のような現在の装置操作の状態。

5. 監視されていない:装置は回路が壊れていると自動的にサンプルのループの監視によるサンプルの流れを定めることができ自動的に停止します。

6. 特別な据え付け品:湾曲の半径を異なったワイヤー ラインが付いている曲がる湾曲のローラーの調節によって調節するため。

7. 機械特徴:LCD+は、正確さ滑らかに動く、元のプロダクトから破片機械+モーターを、伝達部品すべて輸入されます低雑音長い生命を置く最高選抜します;

8. オンライン放射能観測地点は6グループ、36組のワイヤー監察することができる6組のインターフェイスとのそれぞれに分けられます。

変数:

回線試験所:6場所;

テスト方法:上部端は固定および低価格の高く上がる重量です。サンプルは自由な回転曲がる湾曲と曲がります。

サンプル直径:0.3 | 15のmm Ф;

曲がる湾曲ロール軸線:Ф 15、20、30、mm Ф取り替え可能な40 Ф、50の;

サンプル速度:0 | 45回/分は調節することができます（ノート:、即ち前後のおよそ180 °として4つのステップから成っていますテスト周期）;

曲がる角度:+右（端）への左側（開始）からの90°は、180 °です;

重量の重量と曲がるポイント間の間隔:50-150mmは調節することができます;

制御モード:タッチ画面制御;

主体の部品:45#良質の鋼鉄およびアルミニウム構造;

力および伝達:モーター、未加工産業同期ベルトおよび同期車輪;

曲がるポイント湾曲スクロール軸線をテストして下さい:45#良質の鋼鉄、表面のクロム処置;

オンライン放射能観測地点は6組の36組のワイヤーに同時に会うことができる放射能観測地点は72ポイントです各グループのためのインターフェイスの6グループに分けられ。

モーター力:0.75kw;

力:220v50/60Hz 10A;

機械サイズ:W1850*D800*H1700mm （を含むフィートの車輪の高さ）。
