炎及び非常に熱いブランド テスト機械UL 1730& IEC 61730-2の太陽電池の広がり

中国 炎及び非常に熱いブランド テスト機械UL 1730& IEC 61730-2の太陽電池の広がり サプライヤー
炎及び非常に熱いブランド テスト機械UL 1730& IEC 61730-2の太陽電池の広がり サプライヤー 炎及び非常に熱いブランド テスト機械UL 1730& IEC 61730-2の太陽電池の広がり サプライヤー

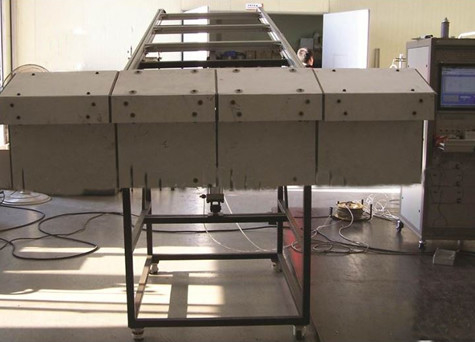

大画像 :  炎及び非常に熱いブランド テスト機械UL 1730& IEC 61730-2の太陽電池の広がり

商品の詳細:

起源の場所: 中国
ブランド名: YUYANG
証明: ISO
モデル番号: SCS

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiable
パッケージの詳細: 合板の場合
受渡し時間: 60 日間
供給の能力: 5 セット
Contact Now
詳細製品概要
テスト基準: UL 1730、IEC 61730-2、UL 790、ASTM e 108-04、NFPA 256 適用分野: 屋根の表紙材料、光起電モジュール
サイズ: (h) mm 6,000 (w) *2,200 (d) *2,000 重量: 850KG
電源: AC 380V 3段階、50/60Hz、50A 保証: 1 年間

太陽電池の炎と燃えるブランドのテストマシンの広がり

前書き
このPVモジュール試験機は、UL 1730、IEC 61730-2に従って設計されています。 これは、A〜Cレベルを評価するためのA1.82m、b 2.4mandc 3.9mの試験片で、屋根と機器の耐火性能の要素を評価するための実際の条件をシミュレートするために使用されます。 また、光起電部品の難燃性能試験にも使用できます。

規格:
•UL 1730:多世帯およびホテルルーム個別住居ユニット煙検出モニタ:家庭用塵埃の電気信号検出;
•UL 790:ルーフカバー材の標準的な火災試験方法。
•ASTM e 108-04:ルーフカバー材料の標準的な火災試験方法。
•NFPA 256:屋上デッキの火災試験。
•IEC 61730-2付録b:PVモジュールの火災試験。

特性:

構造
1、合板屋根カバー材質、寸法:1,300(w)X1,000(d)x120(h)
2、テストの終わりにインストールされた不燃性テストボードは、テストパネルを焼き払うことを止めることができます。
3、ステンレス鋼のファン制御ボード、テスト角度は、サイズを調整することができます:1,440(1)×940(h)のmm;
4、メインフレームブラケット、腐食耐性鋼のテストをサポートするために使用される:1,020(l)x 1,000(d)x 1,473(h)mm;
5、不規則なプレートアセンブリ、フレームの前に庇とコニシェをシミュレートするために、バーナーから試験片までの炎の延長寸法330(w)x 2,130(d)x 584(h)mm。 6、試験パネルの空気流量:19±8 km / h(5.5M / sec)、風速計モニターを構成する。
7、別の換気パイプは、実験室の空気の外部から抽出することができます。
図8に示すように、ハニカムフィルタが空気ダクトに設置され、ガス入口ガイドベーンが設置されている。
9は、空気の流れ方向を調整するための傾斜調整パネルを備えた換気ダクトである。
10、ガイドに取り付けられている換気パイプは、外部の干渉から供給テストの空気の流れを確保するためにスピードを向上させることができます、ステンレス鋼製のガイドプレート、場所は風圧で変化しません。
11、耐腐食性と耐熱性、ステンレス鋼のダクト材質:2,130(w)×762(h)×3,000(l)mm。
12、ファン220V、50HZ、三相電源は、逆システムが自動的に風速を調整することができる装備されている、300m3 /分のための最小流量;
13、可変無段変速機、0-100%調整可能;
14、ガスバーナー(断続的な市華、火炎広がり火災用)、1.12メートル、60.3ミリメートル、試験側で移動する12.7ミリメートル(*)0.91メートル(長い)スリットがあります。
15、Gasburnerは22,000Btu / min(387kWh)を提供することができ、a、b、cの3つの燃焼レベル、ガス流量を制御する高精度ガスコントロールバルブ、
16、トップバーナー熱電対が58.7mm、888±28℃をテストできます。
17、自動点火システムは、テスト性能のセキュリティを確保する点火電極1.8kVpマスフローコントローラは、異なる規格、制御ガス流量、クラスAとBによると最小圧力:21,000~22,000 Btu / min(369~387 kWh )10分間、クラスC:18,000〜19,000Btu /分(316〜334kWh)4分間;
18、温度制御システム - クラスAおよびB:760±28ºC(1400±50ºF)-21,000-22,000Btu /分 - クラスC:704±28℃(1300±50ºF)-18,000〜19,000Btu /分
19、高精度圧力ゲージと圧力調整バルブはガス圧力を制御します。
1) - バーナー内のガスへの個々の移動は、異なる試験および制御方法に従う必要がある。
2)-LNG:MFMを使用して正確に流量を測定することができます(流量制御バルブ制御)。
3)-LPG:インバータシステムを用いた空気流量:19±8 km / h(5.5M / sec)の試験デッキ。
20、金属メッシュサポート材料、パレットは、材料の完全燃焼を回転させることができます。

テストセクション
1、Labview実験、統合10.2 "LCDscreeのための米国特殊制御ソフトウェアのコンピュータ制御システム;
2、データ取得システム、LabViewプログラミング言語は、データ取得カードをプログラムするために使用されています米国NI提供
3、データ取得システムは、次の部分で構成されています:
1)16ビット熱電対入力モジュール
2)16ビットA / D変換入力モジュール
3)データ入出力モジュール
4)12ビットA / D変換出力モジュール
5)4および8スロットバックプレーン
6)Labviewモジュール
7)Labview / Ethernetネットワークモジュール
4、ブランドのテストシステム、ガスバーナー、火炎が燃焼材料を巻き込んだ、ガスバーナーは880±10℃の温度が調整することができます。

標準的な結果
1、火炎伝播の一般基準
•テストデッキから屋根を覆う材料(コンポーネントまたはパネル)のいずれかの部分が、炎または輝く粒子が吹き飛んだ場合、
•ルーフデッキオープンなどの屋根を覆っている材料を通したり、分割したり、曲がったりすることができます。
•火災安全度A:火炎伝播範囲は1.82Mであり、
火災安全度B:火炎伝播距離は2.4M、
ランクCの火災安全性:火災面積は3.9M、
火炎のサンプルスプレッドのエッジから測定し、
2、屋上の燃焼に関する一般的な基準、
•テストデッキからパネルのいずれかの部品またはコンポーネントが炎で吹き飛んでいるか、落下しているか、
•ルーフデッキの一部またはルーフ構造のパネルの一部または発光粒子の形のコンポーネントが消えて、
•コンポーネントまたは燃焼のパネルを続け、

太陽電池または太陽光発電モジュールの 設置要件 火炎および燃焼の広がりブランド試験機

電気 AC 380V 3相、50 / 60Hz、50A
寸法 6,000(w)* 2,200(d)* 2,000(h)mm
重量 850KG
Exhuast 最小400m2 /分
補助 プロパンガス/液化天然ガス、圧縮空気、掃除機、コンピュータ
