10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定

中国 10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定 サプライヤー
10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定 サプライヤー 10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定 サプライヤー 10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定 サプライヤー 10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定 サプライヤー

大画像 :  10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定

商品の詳細:

起源の場所: 中国
ブランド名: YUYANG
証明: UL, ASTM, CE, ISO
モデル番号: YY616

お支払配送条件:

最小注文数量: 1 セット
価格: Negotiation
パッケージの詳細: 合板ボックス
受渡し時間: 15 の仕事日
支払条件: トン/ Tは、L / Cのウェスタンユニオン
供給の能力: 毎月10セット
Contact Now
詳細製品概要
製品名: ワイヤー試験装置 使用法: 投影機
標準: UL、ASTMのセリウム、ISO 映写レンズ: 10X、20X、50X、100X
測定の正確さ: 3+L/200 um 力: 220V±10%、AC、50HZ、400W
重量: 170kg 冷たい: 強制風の冷却

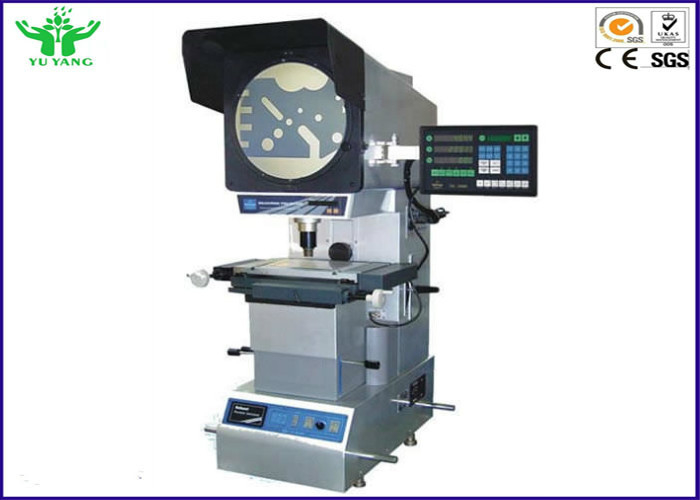

ワイヤーのための10x、20x、50x、100x光学デジタルの投影検査器の縦の測定およびケーブル





適用:



1. 縦の投影検査器は長さ、角度、輪郭および表面の形の機械一部分の測定のために主に使用されます。

2. 回転360光学測定の縦の投影検査器はいろいろな種類の表面を点検でき、複雑な工作物の輪郭、カム、ねじ、ギヤは、フライスを等行います。

3. メカニズム、メートル、電気、軽工業、大学、研究所および測定点検部の貿易で広く利用された光学測定の縦の投影検査器。

4. 測定データはプリンターおよびコンピュータを出力し、接続できます。




製品の機能:


•多目的で、作動すること容易最上質の投影検査器非常に;
•標準として大きい旅行範囲200mm x 100mm;
•0.0005mmの決断の線形スケールの段階;
•明確なイメージのための良いすりガラス スクリーン;
•作り付けのプロフィールおよび表面の照明;
•10x、20x、50xの利用できる100x映写レンズ。



指定:



モデル

YY616









テーブル

金属のテーブルのサイズ

450 x280 mm

ガラス テーブルのサイズ

306x196mm

X軸旅行

200mm

Y軸旅行

100mm

Z軸旅行

90 (焦点のために)

測定の正確さ

3+L/200 um

決断(X軸、Y軸):0.001 mm

プロジェクター スクリーン

スクリーン・サイズ(mm):Ø 312の使用されたrange>Ø 300 (メートル ラインと)

スクリーンの回転式範囲:0°~360°

決断(X軸、Y軸):1'または0.01°



レンズ

拡大:10X選択20X選択50X選択100X選択

目的の眺め(mm):Ø30 Ø15 Ø6 Ø3

作動距離(mm):77.7 44.3 38.4 25.3

最高。仕事の部分の高さ:90mm 90mm 90mm 90mm

データ処理システム

英語で現われるDP 100multi機能データ処理システムがデータを集め、ポイント、ライン、円、角度および間隔を測定するのに使用することができます。

照明

伝達および反射の照明:24V/150Wハロゲン ランプ。

110V/220V (AC)、50/60HZ、総power=400W

冷たい

強制風の冷却

次元

770*810*1120mm

重量

170kg

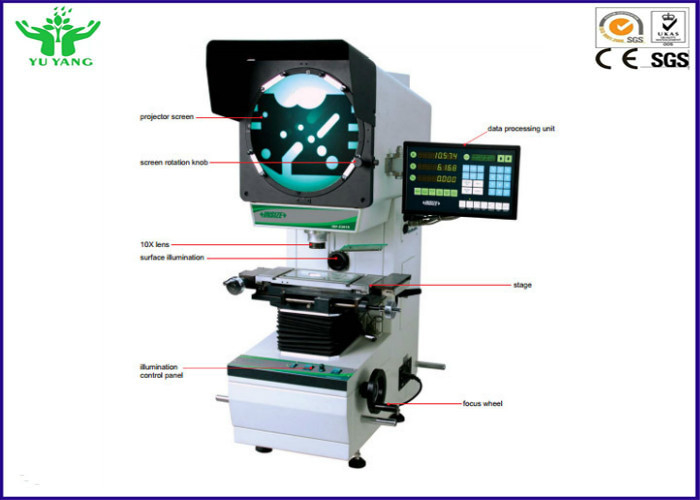

10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定

1. スクリーン

2. スクリーン速い移動ハンドル

3. DP-400数値表示装置

4. 回転式ノブを微調整して下さい

5. プロジェクター フレーム

6. 伝達照明の主体

7. X軸のノブ

8. 持ち上がるノブ

9. 足場

10. ノブを運んで下さい

11. カバー

12. Y軸

13. 基盤

14. 縦のワーク テーブル

15. 蝶番のグループ

16. 仕事台

17. 段階のテーブルを下げて下さい

18. 反射の照明

19. 客観的

20. 上部の段階のテーブル

21. ブランクの位置

22. ねじを締めて下さい

23. 伸縮性があるプラテン

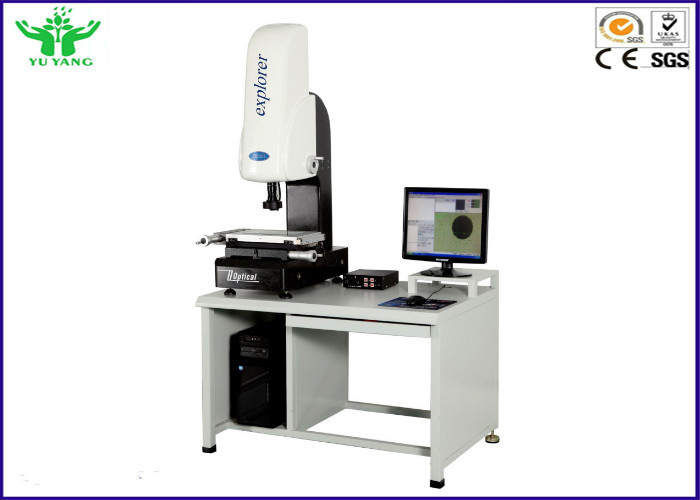

特徴:



1) 固体フレームワーク、大きいLCDのタッチ画面および高度QM2.0ソフトウェア;

2) ぱりっとした、明確なイメージのための良質の光学;

3) 調節可能なLEDの表面および輪郭の照明;

4) 高リゾリューションの産業CCDのカメラ;

5) 30-190x拡大の範囲の内で可変性6.5X緊張緩和のズームレンズ;

6) ユーザ・インタフェースを作動させること容易;

7) 印刷、セービングおよび輸出データの延長機能;

8) Excel、単語またはtxtの複数のフォーマットのレポートの出力およびDXFの入出力;

9) 無接触光学高さの測定;

10) 自動端検出機能;

11) 保存をプログラムを入れるためにすれば;

12) 写真および測定の地図を描いて下さい;

13) ラベル機能の寸法を測って下さい;

14) SPCの統計的な機能;



10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定



10x 20x 50x 100xワイヤーおよびケーブルのための光学デジタルの投影検査器の縦の測定
