IEC 60332-3-10 難燃性試験装置

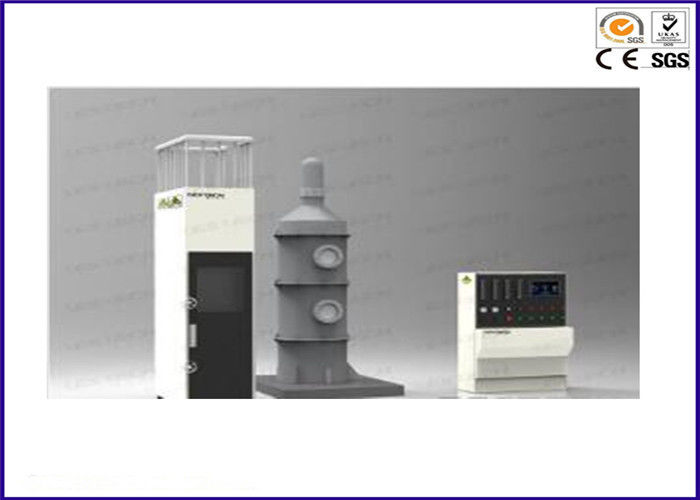

PLC制御束ねケーブル垂直難燃性試験機 IEC 60332-3-10

製品:

束ねケーブル垂直難燃性試験機は、UL1685、GB18380.3規格のワイヤーおよびケーブル燃焼試験要件の関連規定に従って設計されています。また、IEC 60332-3-10、KS C IEC 60332-3-21～25（A～Dクラス）規格に適合しています。
束ねケーブル垂直難燃性試験機は、指定された条件下で、束ねられたケーブルまたは光ケーブルの垂直設置における火炎の垂直伝播を抑制するために使用される装置であり、電力ケーブル、制御ケーブル、光ファイバーケーブルバンドルの燃焼試験に必要な装置です。さらに、試験機のバーナーを20度に調整すると、IEEE 383（IEEE 1202）試験規格に準拠できます。この試験機には、熱放出計器構成ポートを装備でき、ガス分析計を使用して、HRR（熱放出率）、SPR（煙発生率）などの熱的電力値を測定できます。


ユーザーエクスペリエンス:

1、この試験機は高いインテリジェンスで設計されており、操作が簡単です。
2、プロフェッショナルな工業デザイン、美しい外観、合理的なレイアウト。
3、この装置は精密で、安全性と安定性に優れています。
4、マイクロコンピューター制御システムにより、インテリジェントな試験プロセスを実現し、手動での時間計測は不要です。
5、耐腐食性のステンレス鋼製試験キャビネット。

規格:UL1685

, EN 50399, EN 50399主な特徴:

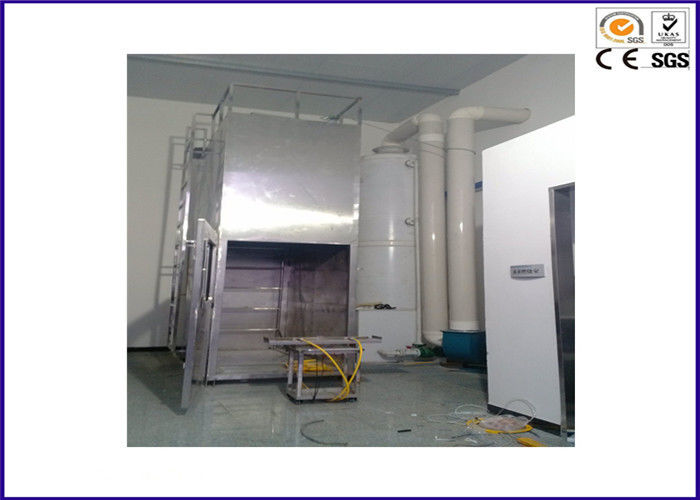

1、ステンレス鋼製試験ボックスの寸法は1,000±100(W)x2,000±100(D)x4,000±100(H)mmです。ケースの内面は地面よりも高く、背面は断熱材で覆われています。

2、GB/T18380.31の要件に従い、ステンレス鋼製のはしごを装備しています。
3、予備のサンプルホルダー2個。
4、はしごはステンレス鋼製で、耐腐食性があり、清掃が容易です。
5、キャビネットの下部には、800±20(W)×400±10(D)の寸法の空気入口があり、ボックスの前面から150+10mmの位置にあります。
6、試験ボックス内には直径2mmのK型熱電対が取り付けられています。
7、燃焼炉内の空気流量は、（5000±500）L/minで安定して制御できます。
燃焼システム:

1、バーナー：ベルト型プロパンガスバーナーのサイズは257mm×4.5mmで、合計242個の穴が開いており、81、80、81の3列に配置され、穴の直径は

1.35mm、穴の間隔は3.2mmです。

2、ガスの遮断を制御するための高精度ボールバルブを装備。
3、2つの流量計：空気流量計とガス流量計、および制御バルブ。
4、燃焼試験機の前面には、プロパンガスの逆火を防ぐための火炎停止管が設けられており、サンプルの最大限の安全性を確保しています。
5、燃焼角度：水平; 自動点火装置; （20度調整可能はオプション）。
6、バーナーは、多くの従来のシステムがこの影響を無視している一方で、コンピュータープログラムによってガスと空気の補償プロセスを自動的に補償できます。
制御システム:

1、大型タッチスクリーン制御システムを備えたPLC。

2、この試験機は自動点火と自動タイミングが可能で、タイミング範囲は999分、精度は1秒です。
3、実験データは自動的に保存され、自由に照会できます。
4、40分と1時間のタイミングリマインダー機能付き。
5、試験片マウントは電動クレーンで持ち上げられます。
装置パラメータ:

1、試験ボックスのサイズは1,000±100(W)x2,000±100(D)x4,000±100(H)mmです。

2、風速計の精度は0.1m/sです。
3、空気源風速計の範囲は8000L/minです。出口風は（5000±500）L/minに調整できます。
4、ガス：95％純度の工業用プロパン（お客様）;
5、ガス流量制御：100kpa以下、20℃の条件下;
6、燃焼ガス供給：プロパン（またはLPG）。
仕様:

モデル
