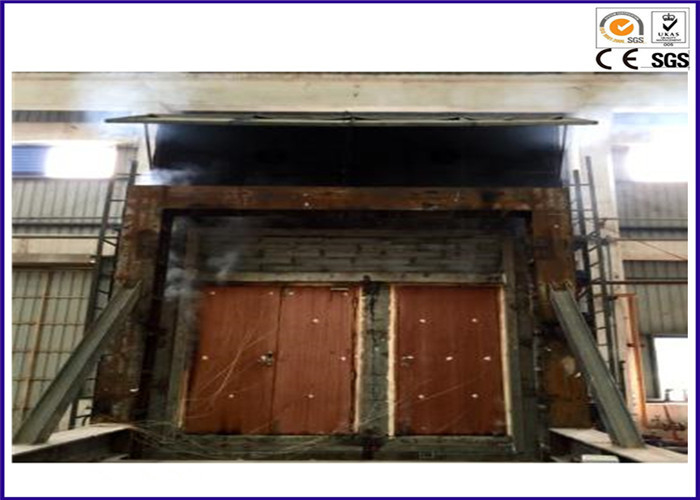

構造プロダクトのためのフル・スケールの縦の耐火性の試験装置

ASTM E119 ISO 834の大規模の縦の耐火性の燃焼性の試験装置

概説

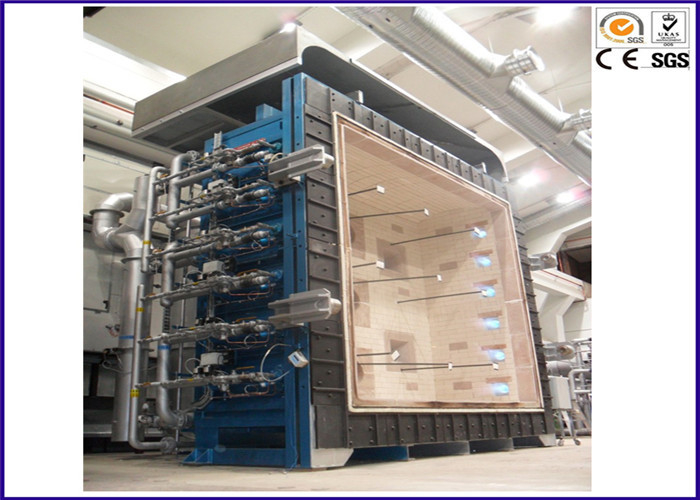

液体または気体燃料を用いるように設計されているフル・スケールの縦の耐火性テスト炉はおよび1つの表面の要素を分ける垂直の暖房が可能です

炉ライニングはより少しにの密度の処理し難い材料からより1000 kg/m3andがこれら炉の内部的に露出された表面の70%以上構成する成っています。

炉は特注火の露出の状態をCEN、ISOおよびIMOの標準の条件への熱露出に関して提供し、圧力をかけ、従うためにです。

最低の内部部屋次元はmm深い4000のmm幅x 3000 mm高いxを1000の測定します。

このフル・スケールの耐火性テスト炉はモジュラー単位で工場で造られ、40ft HCの容器で出荷されます。到着で、モジュラー単位は顧客が準備した強い基礎で組み立てられます。

炉の鋼鉄包装

炉の包装は強い使用法のために設計されている構造スチールのセクションおよび版から成っています。鋼板は鋼鉄Cチャネル、I型梁によって補強され、穴がバーナー、熱電対、圧力調査に包装で提供される区域、観覧をに、特に熱すること当然の構造ゆがみに逆らう鋼鉄セクションは左舷に取ります。

鋳鉄の版は炉の前部外の表面にテスト標本の制限フレームを取付けるために強い表面を提供するようにボルトで固定されます。

4組の自動閉鎖ローラー クランプはテスト標本の制限フレームがしっかり炉の前部に握るように取付けられています。

炉の絶縁材

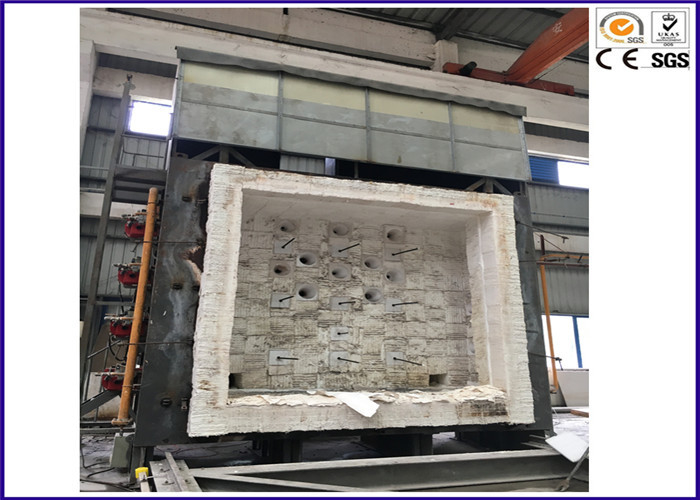

炉の処理し難いライニングは熱い表面の900 kg/m3の密度の1430°Cで評価され、冷たい表面の有機質繊維板の絶縁材によって支持される耐火断熱れんがで構成されます。1200の°Cの温度で、炉の外枠の温度は75の°C、火テストへの2時間より高くないです。

高温は炉の入り口の周囲に沿って1600の°Cで繊維強化処理し難いcastable評価されるから成っていたブロックを取付けられます炉に取付けられるテスト標本フレームの一定した摩耗に抗するために保護表面を提供するようにプレキャストしました。

4組の観覧の港は炉に囲みますオペレータは火テストの間にテスト標本の完全な概観があることを許可するために置かれます。観覧の港アセンブリは明確な水晶ガラス板から成り、エア冷却されたエンクロージャと収納され、そして損失熱を防ぐために絶縁されます。

ダンパーを含んでいる炉の排気の入り口およびガス送管の排出口は128 kg/m3の密度の低い熱多くのセラミック ファイバの絶縁材と並びます。

炉に使用したすべての処理し難い材料は循環的な暖房および冷却に抗できます

塗ること

外の炉の包装は銀製色の高温ペンキと塗られます。

圧力制御システム

3つのモーターを備えられた熱抵抗鋼鉄ダンパーはエキスの煙道に炉の部屋内の圧力の全面的な制御を可能にするために造られます。調節可能なエキスの港はまた抽出率が炉の部屋内の異なった位置で変わることを可能にするように提供されます。モーターを備えられた鋼鉄ダンパーは火のテスト データの管理システムによって指名管制室からの調節が可能です。

燃焼システム

、6単位が3メートルを測定する炉壁の左側にX右側の1.3メートルそして他の6取付けられる12のあらかじめ混合されたLPG/天燃ガス バーナーは供給されます。

燃焼装置はから成っています:

12 –ガスのノズル ミックスバーナ

12 –空気バランスの制御弁

12 –ガスのバランスの制御弁

12 –試験ガスの調整装置

12 –バーナーへのガスの切断弁

12 –フル オートのガス・バーナーの安全制御

12 –火花点火、変圧器およびケーブル

12 –紫外走査器

12 –適用範囲が広い空気管

12 –適用範囲が広いガス管

12 –手動空気蝶弁

3 –主要なガスの止められた弁

6 –コネクターが付いているガスの圧力スイッチ

30 –ガス圧力計

3--空気ガスのマイクロ比率弁

3--燃焼の空気送風機

3--主要なガス フィルター

3--主要なガスの調整装置

バーナーは自然なか液化石油ガスとの使用のために適しています（順序の時に顧客によって確認されるため）

すべてのバーナーは上で詳しく述べられたそれらを含む標準的な安全特徴が、装備されローカル ガスの安全規則に従います。

バーナーのブロックは80%のアルミナ名目上から成り立つcastable材料から製造された、このタイプのテストを行なうことと関連付けられた規則的な熱衝撃に抗できます。

ガスおよび空気配分組織

3つの空気吹くファンは炉の燃焼システムへの供給の空気に炉の大気最低の酸素のレベルに関して火テスト標準的な条件を満たす酸化するために提供され。

ファンは炉の管制室の燃焼のコントロール パネルから作動します。

すべての相互連結の空気管機構は処理の容易さのための工場で組立て式に作られ、場所で接続されます。ファンはダンパーの隔離と供給されます。

製作前に実験室の建物のレイアウトに一致させるために、主要なガス止められた弁への関係が付いているすべての内部ガス配管の旅程は顧客と論議されます。主要な止められた弁はガス供給システムに供給され、接続されます。

ガスおよび空気配分組織は国のすべての安全要求事項に従います。すべてのガスおよび空気配管は国際的に一致した同一証明色で塗られます。

抽出のシステムおよび煙突

抽出システムは提供され、テストの間に炉からの煙突に熱い燃焼ガスの避難率を制御するために導管で送っているエキスのファンおよび煙道を含んでいます。

抽出ファンは自動か手操作モードで置くことができるスイッチからの管制室から、活動化させます。

エキス ファンと炉間のすべての排気ガスのダクティングはプレハブの鋼鉄セクションから組み立てられ、場所で組み立てられます。ダクティングは規則的な暖房に抗するために絶縁され、バッチ発砲の典型的な冷却周期は、耐火性テスト タイプします。ダクティングの外的な表面は腐食保護のための高温ペンキと塗られます。

草案の誘因物は下にエキス ファンに減らすために排気ガスを薄くするようにファンの実用温度のそれを渡すガスの温度を供給されます。この低温の排気ガスは煙突にそれから避難します。

950mmの内部直径および屋根の高いポイントの上の3メートルの最低の高さを持っている煙突は顧客によって要求されたらことができます、供給する、または私達は顧客に彼が場所のこの彼自身組み立てることを可能にするようにデッサンを供給してもいいです。この煙突は穏やかな鋼鉄からなされます。支えがないように設計しました顧客は風負荷および土の解決による転覆のために設計されていた基礎を準備しなければなりません。実験室のスタッフへの燃焼するか、または傷害は高さ3メートルのまで防ぐためには煙突絶縁されます。

煙突およびダクティングの設計そして製作のための引用語句は実験室の建物の情報が利用できれば提供することができます。

プラットホーム/通路

観覧の港と炉の側面そして後部で置かれたすべての器械使用への安全で、便利なアクセスを可能にするように設計される完全なプラットホーム/通路は供給されます。アセンブリはオペレータおよび顧客によって適切な手すりおよびkickplatesを安全使用を保障するために与えられます。通路の表面はそれを使用している人員の最小になる入れることのための準備を含んでいます。

版の温度計

関連したCENの標準で指定どおりの9つの版の温度計は、標本の露出された区域の平面に等間隔提供され、です。炉の温度計の位置は関連したCENの標準の条件を満たします。温度計はテストの前および最中で炉の温度の監視そして録音を可能にするコンピュータ化されたデータ収集およびデータ処理システムに接続されることができます。

炉の熱電対

与えて関連したIMOテスト方法で指定をもらう9つの炉の熱電対は提供されます。準備は炉の後部壁を通して必須の位置でそれらを見つけるなされます。それらは適切な耐熱性管によってテストの間にゆがみを最小にするために保護されます。熱電対はコンピュータ化されたデータ収集およびデータ処理システムにテストの前および最中で炉の温度の監視そして録音を可能にするために接続されます。

器械使用の接続ボックス

器械使用の接続ボックスはすべての器械使用が最低の努力と接続されることを可能にするように炉からの熱から保護される炉の近くの便利な位置、位置で提供されます。箱はテストの前後および最中で器械使用の監視そして録音を可能にするためにコンピュータ化されたデータ収集およびデータ処理システムにそれから接続される指名管制室の相応じて番号を付けられた関係へのマルチコアによってつながるそれぞれ番号を付けられた関係を含んでいます。

周囲温度の温度計

テスト前のそしての間の実験室の周囲温度を監視し、コンピュータ化されたデータ収集およびデータ処理システムに記録するための周囲温度の温度計はテストの前および最中で温度の監視そして録音を可能にするために提供され、接続されます。

圧力変換器

2つの圧力変換器は適切な位置に関連した標準の条件を満たすために提供され、あります。トランスデューサーは位置間で移動可能、必要であればで、コンピュータ化されたデータ収集およびデータ処理システムに前もって決定された間隔で出力の監視そして録音を可能にするために接続されます。

酸素の検光子の叩くポイント

酸素濃度を一定の間隔で見本抽出し、耐火性テストの間に炉で測定するための準備はなされます。

関係が付いている永久的な見本抽出ラインは酸素の検光子が接続されることを可能にするように火のテスト データの管理システムに記録され、監視テレビに表示された検光子から発生した炉のガスおよび信号を見本抽出するために提供されます

変形の測定器

中心の通常位置からの標本の偏向を測定するための携帯用レーザー装置は提供され、関連したCENの標準の条件に従います。

タイミング・デバイス

テストの間にスタッフのテストによって容易に見ることができ、はっきりテストの間に標本の写真で目に見える大きい表示を持っているタイミング・デバイスは、供給されます。装置は耐火性のテスト データの管理システムに制御システムと同時に始まることを保障するためにつながります。装置は最も近い第2に経過時間を表示することができ、1時間以内に1第2の内でに正確です。
