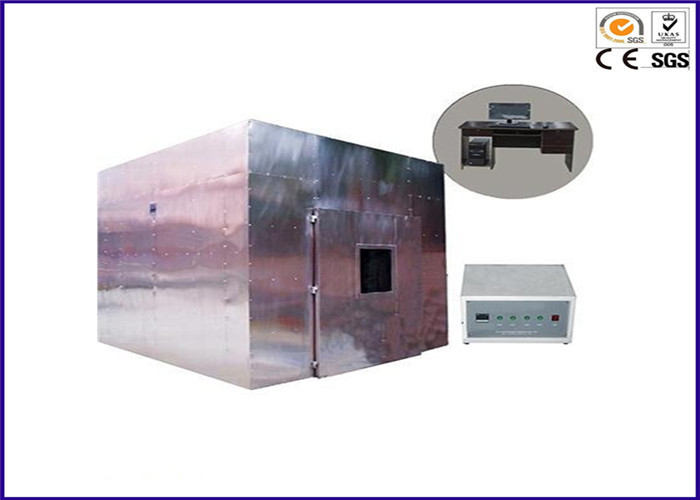

横の非常に熱い煙濃度のテスターL3000 * W3000 * H3000 Mm IEC 61034 GB/T 17651

IEC 61034 GB/T 17651ケーブルおよびワイヤー横の非常に熱い煙濃度のテスター

適用:

定義された条件の下で燃えるケーブルの煙濃度を定めるために非常に熱い煙濃度のテスターを、ケーブルで通信して下さい。この煙濃度のテスターはケーブルまたは光ファイバ ケーブルの炎の燃焼か炎の燃焼の状態から解放されない煙の横の焼却のために、煙の光通信率使用することができます別のケーブルを比較するのに使用されますまたは判断は手段の特定の条件に従ってあります

標準:

IEC 61034-1、IEC 61034-2、BS 6853、GB/T 17651.1、GB/T 17651.2

指定:

1. 燃焼室:

1.1全体の立方体の燃焼室を構成するサイド ブラケットで固定される厚のSUS304 1.5mmのステンレス鋼を使用して。

1.2内のり寸法:L3000 * W3000 * H3000 （mm）

1.3構造:各セットに関連する壁の両側のガラス観察窓が付いている前部、透明なシーリング窓、サイズ:100mmx100mm、ビーム、2150mmの地上の高さからの密封された窓の中心を通した軽い測定装置のレベル。開いたのの底いくつかの通気口、100x500mm （50平方センチメートル）のための通気口

1.4底に6つの車輪および6つの足車があります

1.5屋根は換気扇が装備されています。

2. 光学測定システム:

2.1光源:輸入された水晶ハロゲン ランプ、わずかな力:100Wわずかな電圧:12Vわずかな光学リターン:2000年| 3000Lm

2.2受信機:スペクトル反応は国際照明委員会（CIE）測光器一致させます。

2.3取付け:、ちり止めの窓のもう一方の端は1つの端に150の管の長さに取付けられていて、管の壁光沢のある黒、反射防止です。

2.4軽い伝送0%は完全に妨げないでライト、100%の光通信ではないです。

3. 標準的な火の源:

アルコールの3.1 1.0Lアルコール源:90%のエタノール、メタノール4%の水6%

3.2アルコール版（燃焼ボート）:ステンレス鋼の厚さ1.0mmの底:210x110mmの表面:240x140mmの高さ80mm、

3.3設置位置:100mmの高さの地面からセットアップされるアルコール版空気の循環。

4. 煙の混合:

均等に配られる燃焼室で煙るデスクトップ ファンの使用。250mmの地上の高さからのファン シャフトの間隔、壁500mmとの、微細な空気容積ごとの7立方メートル。テストの間に空気はファンによって水平に吹きました。

5. 空白テスト:

目的は必須の温度、燃焼室の温度への非常に熱いアルコール ランプを達成するために燃焼室を調節することです:25 ± 5の℃。

6. 温度の測定器:

地上の表面の高さ1.5Mからのドアでは、温度検出器が付いている壁からの0.5M。実験室の温度を監視して下さい。

7. 任意付属品:

7.1一組の伝送の測定ソフトウェアを含んでいましたり、カーブおよびレポートを出力できます。

7.2コンピュータおよびプリンターを含んで:Lenovoのブランドの計算機構成は次の通りあります:CPU:E4300マザーボード:ASUS P5KPLの記憶:キングストン2G

7.3ハード・ドライブ160Gの表示:15インチLCDの光ドライブ:サムスンDVD

7.4ステンレス鋼の排気機構と。（示されている強い煙および電気制御のゲートを使用して）

7.5器械の実験室によって推薦されるサイズを置いて下さい:4.5Mx深い4Mx深い4Mx長さ6m

7.6実験室の室温の条件:25 +5 ° C

8. 使用の環境条件:

8.1地上の滑らかな、十分換気された、非可燃性、爆発性の、腐食性のガスおよび塵。

8.2近くに強い電磁波の源がありません。

8.3装置のまわりで適切な維持スペースを残して下さい。

8.4温度:5 ° Cへの30 ° C。

8.5空気圧:86 | 106kpa。

8.6 AC220V/50HZ。

8.7電圧変動範囲:220V ± 10%。

8.8の頻度正当な変動範囲:50Hz ± 1%。

8.9ユーザーが設置場所の対応する容量の空気そして電源スイッチを形成する、このスイッチは装置によって独自に使用されなければなりませんことが要求され。

8.10装置が働いていないとき、環境の温度は0の内で保たれるべきです| 45 ℃。
