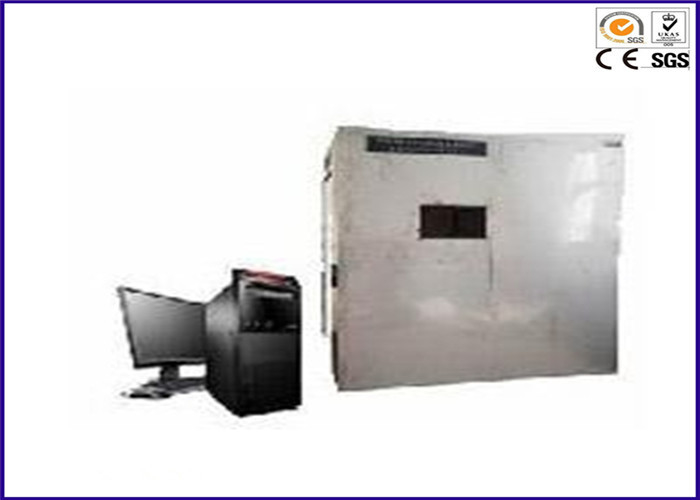

横のワイヤー試験装置の非常に熱い煙濃度のテスターBS 6853 IEC 61034

電気BS 6853 IEC 61034ケーブルおよびワイヤー横の非常に熱い煙濃度の試験装置

導入:

電気ワイヤーおよびケーブルの煙濃度のテスターはGB/T17651.1~2-1998、IEC61034-1~2に従います:1997年の「定義された条件の下で「燃えるケーブルの煙濃度の測定。テスターは電気エネルギーおよび信号の伝達に使用するケーブルかワイヤーが指定条件の下で水平に燃えるとき発生する煙を測定する試験装置です。（IEC61034は煙室の容積が3m3であるように要求します。）

適用:

国民ケーブル工業は低い煙およびハロゲンが付いているケーブルそして材料を開発するように努力しません。これらの種類のプロダクトはケーブルの煙濃度が測定されるように要求します。煙濃度の測定の主要な原則は指定燃焼または放射の条件の下でケーブルか材料によって発生する煙を突き通す光ビームが減少に苦しむ、軽い密度、また煙濃度はビームの軽い伝送の測定によってそれから把握することができますことであり。器械はケーブルか繊維ケーブルに独特燃焼の煙をテスト ケーブルの条件に救助区域の参照を提供できます。

標準:

定義された条件の下で燃えるケーブルの煙濃度のGB/T 17651.1の測定–パート1:器具をテストして下さい;パート２:試験手順および条件

定義された条件の下で燃えるケーブルの煙濃度のGB/T 17651.2の測定–パート２:試験手順および条件

定義された条件の下で燃えるケーブルの煙濃度のIEC 61034の測定

特徴:

構造:

1. 部屋の各側面のサイズは3000mm±30mmです。内部部屋はSU 304のステンレス鋼から、カルシウム ケイ酸塩の耐火性材料で詰められて成っています。外的な部屋は粉のコーティングの処理を用いる鉄から成っています。

2. 内部の工具細工すべてはステンレス鋼から、美しく、さび止め成っています。

3. 出口穴の全域は50cm2±10cm2であり、テストの間に常に開いています;監視板の高さは1000mmです。

4. 標準的な条件によってワイヤーおよびケーブル テスト棚および重量を形成して下さい。

5. テスト部屋のドアは横の光学測定システムのライトを送信するための密封され、透明な窓（Min. 100mmx100mm）と取付けられている反対側のガラス窓と地面の上の2150mm±100mm来ます。

6. フォトセルおよび光源は物理的接触なしに各窓の2つの壁の中心に、置かれます。

煙濃度の試験制度:

1. 光源:きれいな水晶球根およびタングステンのフィラメントが付いているハロゲン ランプ;2900のkの色温度;100W、DC12Vのわずかな光束2000lm~3000lm。

2. 軽い密度0%~100%の範囲。

3. 外の壁に煙濃度のための特別な光源および輸入の高リゾリューションのフォトセル受信機を取付けるAllow。

4. 実験室はドアおよび窓のシールの構造が装備されています。

5. 光源の標準的な力は100Wであり、標準的な電圧はDC 12Vです。

6. 軽い道の口径測定システム:0 | 100%ポイント口径測定。

燃焼の源:

1. エチル アルコール90%±1%;メチル アルコール4%±1%;水6%±1%;

2. アルコール非常に熱い箱:

3. アルコール非常に熱い箱は地面の上の100mm±10mmです;
