EN13823は造るプロダクトのための非常に熱い項目燃焼性の試験装置を選抜します


EN13823建物プロダクトは非常に熱い項目燃焼性の試験装置を選抜します


記述:

フロアーリングを除く建築材料そしてプロダクトの火性能への反作用を定め、欧州共同体の決定2000/147/ECで示されるプロダクトを除くためのテストの方法。


標準:

造るプロダクト-単一の非常に熱い項目によって熱攻撃--にさらされるフロアーリングを除く建物プロダクトのための火テストへのEN 13823の反作用
GB/T 20284建築材料およびプロダクトのための単一の非常に熱い項目テスト


作動条件:

1. 電源:AC 220V 50HZ;
2. 力:8.5KW;
3. 周囲温度:5~35 ℃;
4. 相対湿度:20%~80%;
5. 大気圧:0~250KPa.


指定:

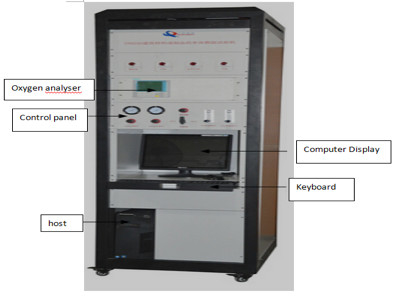

テスト器具はテスト部屋、管制室、トロリー、排気管、データ収集の分析装置、ガス供給の制御装置を含んでいます。
1. テスト部屋:サンプル パイプおよび排気のダクティングが付いている部屋の接続のフードの上のL3000*W3000*H2400 （MM）は、そこに内部天燃ガスのためのスペース吹きましたトロリーをです。テストの間に、サンプルおよび燃焼の生産の燃焼熱解放は排気管から排出することができます。レンガ造建築物を使って。
2. 31のkwのプロパンの砂場バーナー（2つの等しい側面0f 250mm、高さ80mm）のコーナーにトロリー縦の長方形箱に置かれる点火源;
3. 排気管はセンサーおよび見本抽出管を置くために一般的な測定セクションを与えられます;
4. 排気の速度:0.50 m3 /S ~0.65 m3/S;
5. テスト部屋の周囲温度の測定:直径2mmの包囲された圧力試験の正確さが付いているKタイプのおおわれた熱電対:± 200Pa;
6. 煙道の温度の測定:直径0.5mmが付いているKタイプのおおわれた熱電対;
7. 温度の測定の正確さ:0.5の℃;
8. 煙道高精度圧力センサーの正確さ:± 2Pa;
9. 時間の登記制度の正確さ:0.1S;
10. テスト時間:1から30分は置くことができます;
11. テストの間に煙の密度を測定する煙濃度の測定システム;
12. ガス分析器および主要部分は輸入されます。
13. TCP/IPおよびRS-232通信用インタフェースが付いている埋め込まれたコンピュータそして8.4インチLCDの表示は上等である場合もあります;
14. 酸素の測定:
1 ) 測定範囲:0-25%
2) 出力される信号:4-20mA;
3 ) 応答時間T90:≤2S;
4 ) 周囲温度:0-45 ℃;
5 ) 相対湿度: <90>
6 ) 直線性: <>
7 ) ゼロ漂流:1週あたりの0.05% O2;
8 ) 反復性: <>
15. 二酸化炭素（二酸化炭素）の測定:
1) 測定範囲:0-10%;
2) 反復性: <>
3) ゼロ漂流:≤2%/週;
4) スパンの漂流:≤2%/週;
5) 直線性の偏差: <>
6) 応答時間:T90≤2秒;
16. 記録的なデータ収集システムは貯えることができます酸素濃度、一酸化炭素集中、温度、煙濃度、熱解放率、多くの損失率、等を集めることができます。



テスト主義:

1. 2つの縦に曲げられた縦の翼から成っているサンプルは直角の底の主要なバーナーによって作り出される炎--にさらされます炎はプロパンのガスの燃焼によって作り出されます、プロパンのガスは砂場バーナーを通り、（30.7 ± 2.0）出熱のkWを作り出します。

2. サンプルの燃焼の性能は20の最少パフォーマンス パラメータの全体の試験手順によって下記のものを含んでいます評価されました:熱解放、煙の生産、火炎伝ぱおよび非常に熱い点滴注入および粒状物質。

3. 主要なバーナーを発火させる前に、バーナーの出熱および煙の生成自体は測定されるべきで少しの間サンプルからの補助バーナーのリモートを使用します。

4. ある変数は他は目視検差によって得ることができるが自動的に測定することができます。煙の管はO2および二酸化炭素の温度、軽い減少、モル分率、および準備中の気流を測定するためのセンサーが装備されています。これらの価値は自動的に容積測定の流動度、熱解放率(HRR)および煙率（SPR）を計算するために記録され、使用されます。

炎および粒状物質の横断伝播そして焼却は視覚的方法を使用して測定することができます。

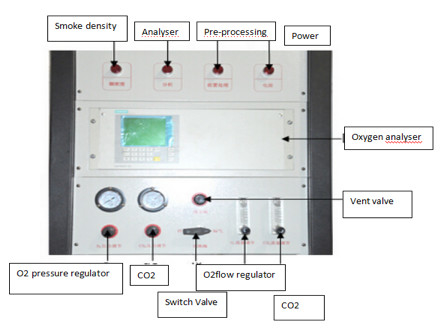

SBIのトロリー制御箱

排気管のフード
