実験室UL723 ASTM E84の建築材料の表面の非常に熱い特徴の試験装置
適用:
この方法は適当建築材料の表面の非常に熱い特徴を定めるためにであり、壁および天井のような露出された表面の火炎伝ぱ率は（を含む固体プラスチック）、同時に煙濃度を測定します。
このテスト方法は天井か壁を含んでいる露出された表面にテストされ、使用するように意図されている面または自身の構造質の材料か全アセンブリが、それ自身を位置のまたは支えられる支えられればテストの期間の間に、適用します。テスト標本に沿って広がる炎の観察によって方法が材料の対応する非常に熱い行動を定めるのに使用されています。レポートは炎の広がりのためになされ、開発される煙濃度およびそれは必ずしも2つの測定間の関係ではないです。
標準:
ASTM E84:建築材料の表面の非常に熱い特徴のための標準的なテスト方法
UL723:建築材料の表面の非常に熱い特徴のためにテストして下さい
変数:
1. 力:AC380V±10%
2. 最高力:5KW

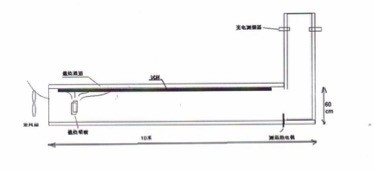

3. トンネル炉をテストして下さい:長さ7.62Mの開放端の横断面0.45M * 0.3Mの耐火れんがの最高温度2500℃
4. テスト部屋は16の等大の観察窓およびから二重層の高温水晶ガラスである1つの火の観察窓、SUS304ステンレス鋼フレーム成っています。
5. 水シールの構造を、サンプル カバー プレートの双方壊されますテストの間にタンクに、シーリング性能よりよいです採用して下さい。
6. 空気入口は炉の中の気流をより正確に制御できる調節可能なシャッターです。
7. 熱電対:、直径3mm Kタイプの3セット、高精度輸入される、オメガ米国長い耐用年数、測定範囲:≤1300 ℃
8. 排気ポート:あるかどれが長方形から円形に、直径406mm
9. 煙濃度の測定:位置をです間隔のトンネル炉4.9~12.2M取付けて下さい。
10. ガス・バーナーの取付け:バーナーは305mm、およびテスト サンプルの下の表面の下の190mmテスト部屋の火の端からの間隔をあけられます。
11. 光源:2つのガス・バーナーは、ノズルの間隔203mmのまわりの、エネルギー5.3Mj/min.を出力しました。
12. 点火装置:高圧電子点火。
13. 構成材料および機能:
①。炉のサイズをテストして下さい:煙道を含むL9456*W1067*H1400、ない。
②。炉の基盤は一緒に溶接される100*50チャネルの鋼鉄から表面のスプレーの処置成っています
③。煙道:二重層の煙道、高温アスベストス、内部の層SUS304のステンレス鋼の版で満ちていた中心は外の層T1.2のシートに電流を通しました
④。サンプル版:カルシウム ケイ酸塩セメント板、1300℃に対して高温抵抗力がある
⑤。サンプル カバー:T2.0 SUS304のステンレス鋼
⑥。制御箱:T1.2冷たい版、CNCの工作機械を形作られます、美しいアークの形表面です白いペンキ採用します。
14. ガスおよびガスのフロー制御システム:
①。ガス:あなた専有物によるガス（純度99%）。
②。ガス制御システムは、流れメートル、Uのタイプ圧力計、圧力計、圧力調整弁を含んでいます。
③。流れメートル:国内ブランド、範囲2~20L/minの正確さ2%。
④。Uのタイプ圧力計:米国からの原物、水コラム0~36インチ、分析の程度0.1インチ。
⑤。圧力計:0~200Kpa （0~30psi）、決断5Kpa。
⑥。圧力調整弁:調節可能な0~10kg/min絶えず。
15. 煙濃度の測定システム:
①。光源:輸入された水晶ハロゲン ランプ。
②。わずかな力:100W.
③。わずかな電圧:12V.
④。わずかなライト リターン量:2000~3000Lm.
⑤。受信機:スペクトル反応は国際的な照明長官（CIE）のライト メーターに一致させます。
⑥。取付け:長さ150の管の1つの端に取付けて下さい、もう一方の端はちり止めの窓です、管の内部の壁は光沢のある黒および反射防止です。
⑦。軽い伝送0%は軽い渡ることをの陰、すべてのパスのない100%の平均意味しません。
特徴:
1. 測定の火炎伝ぱ速度は窓を通した炎の時間につけられたサンプルの後で、方法が窓を通して間隔および時間の火炎伝ぱを引くためにである火炎伝ぱ速度のカーブを得るために推定する基づいています。装置は第一に目盛りが付いているテストしなさいべきで、次に2つの予備テストをします時。最初の予備テストは赤いカシの標本を検出すること100として人工的に火炎伝ぱおよび煙の生成を置きました（この方法はまた材料の煙の生成を測定します）。第2予備テストは置きました0として2つの価値の上でアスベストス セメントの標本を検出することです。それから標本の煙を定めれば火炎伝ぱの速度のカーブは、flamの広がりの索引(FSI)を、方法次のとおりです計算します:この全域が29.7mと等しいかまたはそれ以下なら·分は、それFSI=0.515ATです;全域が29.7mより大きければ·分は、それFSI=4900/（195-AT）です。
2. さまざまで加工されていない木の火炎伝ぱ率は60から230です、発生する煙はまた燃焼の間に測定され、ランクは同じ範囲で分けられます。
3. トンネル方法と測定される0の間に材料のFSIの価値はあり、200はFSIの価値が、より小さければ、より少ない火災危険はです。高い建物および通路は、満たしません<25 material="">炎-抑制剤の条件をFSI100材料を使用するべきです。
4. クラスAはBが26-75の煙の索引が450and炎よりより少し率のカーブを広げた0-25、Cが76-200のクラス、クラス、サンプルで、そしてサンプルの炎の広がりの索引（FSI）を、方法次のとおりです計算します:この全域が29.7mと等しいかまたはそれ以下なら·分は、それFSI=0.515ATです;全域が29.7mより大きければ·分は、それFSI=4900/（195-AT）です。
プロシージャ:
1. 12mm厚いカルシウム ケイ酸塩セメント以下置かれる6つのPCのサンプル。
2. データを観察して下さい:
A. Measureは各観測点で炎の時間着きました
B. Measureは炎最初の1.5分の間隔を広げました
C. Measureはすべてのテスト（10分）の間に炎広げました間隔を
D. Measureは炎最高の間隔および時間を広げました
3. 判断方法:
| 分類 |
1.5分に（mm）広がる炎 |
広がる最終的な炎（mm） |
| クラス1 |
165 （+25） |
165 （+25） |
| クラス2 |
215 （+25） |
455 （+25） |
| クラス3 |
265 （+25） |
710 （+25） |
| クラス4 |
クラス3の限界の超過 |
BSのクラス1の裁判官の標準:
①。6つのPCのサンプルの間に、最も大きい「1.5分が広がりの価値」を炎にあて、「最後の炎価値」を広げたサンプルは、超過しません（内部および外的な価値の合計である）最高の手当
②。「1.5分は広がりの価値」を炎にあて、もう5つのPCのサンプルの「最後の炎の広がりの価値」は（べきではないです超過する外的な価値である）標準的な価値
部6:火の伝播
①。テスト方法:サンプルを燃やす場合のシーリング スペースを通した熱電対センサーによる測定の温度変化（暖房）。
②。データを観察して下さい:温度は30秒毎に0-3分の点火内の測定されます;温度は1分毎に4-10分の点火内の測定されます;温度はあらゆる2分12-20分の点火内の測定され、3回だけを測定します。
③。判断方法:
S1 = S2 = S3 =
S = S1 + S2+ S3
t-----時間、分に、0時点火
--サンプル温度、℃で、時間通りのt
---標準温度、℃で、時間通りのt
BSのクラス0の判断の標準:クラス1の物質的な全体索引Sは以上12ありません;最初の副索引はクラス0として定めることができる以上6ありません。
環境条件:
1. 基底状態、十分換気された、非可燃性、爆発性の、腐食性のガスおよび塵。
2. 電磁波の近くに強いもとがありません。
3. 維持のための装置のまわりで十分なスペースを残して下さい。
4. 温度:5 ℃ | 30 ℃。
5. 圧力:86 | 106kpa。
6. AC3800V/50HZ。
7. 変動範囲:380V ± 10%。
8. 許可される頻度変動範囲:50Hz ± 1%。
9. ユーザーは設置場所で空気および電源スイッチの適切な容量と装置を形成するように要求され装置独自にそして専らこのスイッチを使用しなければなりません。
10. 装置が働かなければ、周囲温度は0の内で維持されるべきです| 45 ℃
