起源の場所: | 中国 |
ブランド名: | YUYANG |
証明: | ISO |
モデル番号: | RPT-3 |
最小注文数量: | 1 セット |
---|---|
価格: | USD4500 |
パッケージの詳細: | 合板の場合 |
受渡し時間: | 15日 |
供給の能力: | 毎月100セット |
キーワード: | secodary現在の注入テスト キット | 電源: | AC220V の ± 10%、50Hz/60Hz |
---|---|---|---|
フェーズ: | 3 段階 | 重量: | <18kg> |
色: | 青および白 | 保証: | 1 年間 |
ハイライト: | 電気試験装置,電気テスト ツール |

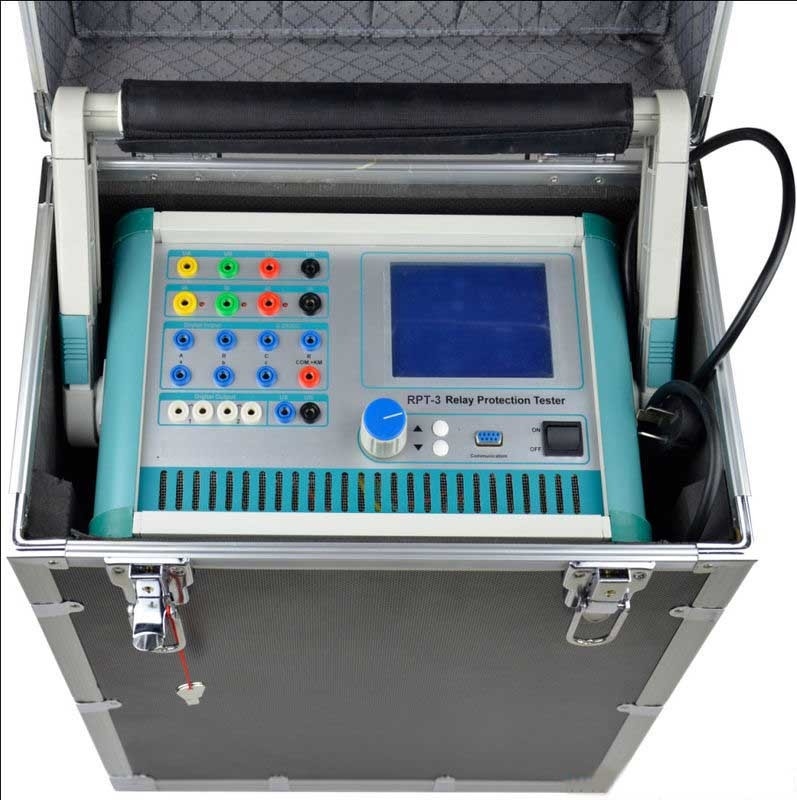

電気保護リレー三相二次現在の注入テスト セット
I.Introduction:
この二次注入テスト キットはリレー保護システムのリレー単位をテストするために加えられます。同時にそれは普遍的な三相AC/DCの電圧源か現在の源として考慮できます。
このリレー保護テスターは電圧および現在の業務に基づいてテスト保護再演に加えられます。
3段階のリレー テスト セットの主関数は下記のものを含んでいます:電圧および現在の業務のリレー、二次回路の点検、遮断器テストの旅行の価値の口径測定は、遮断器の不規則な時間の測定を等転換します。
この二次注入のキットは二次回路テストのための安価、簡単な操作および信頼できる性能装置です。
II.Functions
1) AC流れおよび電圧は保護リレー単位テストを基づかせていました
2) DCの流れおよび電圧は保護リレー単位テストを基づかせていました
3) 頻度保護リレー単位テスト
4) 調和的な保護リレー単位テスト
5) 差動保護リレー単位テスト
6) ゼロ順序の保護リレー単位テスト
7) 間隔の保護リレー単位テスト
8) パワー系統ネットワークのフォールト・シミュレーション
III.Specifications:
いいえ。 | 項目 | 指定 | |||
出力される交流(AC) | |||||
1 | 出力正確さ | 0.5magnitude | |||
2 | 段階の現在の出力(有効な価値) | 0~40A | |||
3 | 3平行段階の現在の出力(有効な価値) | 0~120A | |||
4 | 許可(有効な価値)の下の長い時間の段階の現在の値 | 10A | |||
5 | 段階の現在の最高の出力 | 420VA | |||
6 | 3平行段階の現在の最高の出力 | 900VA | |||
7 | 3平行段階の現在の最高の作業時間 | 10s | |||
8 | 周波数範囲(基礎波) | 20~1000Hz | |||
9 | 調和的な頻度数 | 1~20時間 | |||
出力される直流(DC) | |||||
1 | 出力正確さ | 0.5magnitude | |||
2 | 現在の出力 |
0 | ± 10 A/each段階 0 | ± 30 A/every 3の平行 |
|||
3 | 負荷電圧の最大出力 | 20v | |||
交互になる電圧出力 | |||||
1 | 出力正確さ | 0.5magnitude | |||
2 | 出力される段階の電圧(RMS) | 0 | 120v | |||
3 | 出力される線間電圧(RMS) | 0 | 240v | |||
4 | 段階の電圧/線間電圧の出力 | 80VA/100VA | |||
5 | 周波数範囲(基礎波) | 20 | 1000Hz | |||
6 | 調和的な頻度数 | 1 | 20回 | |||
直接電圧出力 | |||||
1 | 出力正確さ | 0.5magnitude | |||
2 | 段階の電圧出力広さ | 0 | +160v | |||
3 | 線間電圧の出力広さ | 0 | + 320v | |||
4 | 段階の電圧/線間電圧の出力 | 70VA/140VA | |||
スイッチ量および時間測定 | |||||
1 | 変数入力を転換して下さい |
7つの方法; 接触を空けて下さい:1~20mA、24v 力の接触のアクセス:「0":0~ +6V; 「1":+11 V~ +250V |
|||
2 | 変数出力を転換して下さい | 2つのカップルDC:220V/0.2A;AC:220V/0.5A | |||
3 | 時間の測定 | 測定範囲:0.1ms | 9999s/0.1ms |
