起源の場所: | 中国 |
ブランド名: | YUYANG |
証明: | ISO |
モデル番号: | PCI-2 |
最小注文数量: | 1 セット |
---|---|
価格: | Negotiable |
パッケージの詳細: | 合板の場合 |
受渡し時間: | 15日 |
供給の能力: | 毎月100セット |
キーワード: | 第一次現在の注入のテスター システム | 電源: | AC220V の ± 10%、50Hz/60Hz |
---|---|---|---|
容量: | 25kva | 出力電流: | 2500A |
操作: | マニュアル | 保証: | 1 年間 |
ハイライト: | 電気試験装置,電気テスト キット |
遮断器のタイマーが付いている第一次現在の注入のテスター システム
I. Introduction:
PCIシリーズ第一次現在の注入のテスターは遮断器テスト、保護システム テストおよび変流器テストのためのパワー系統で加えられます。現在の注入テスト セットは電力設備の第一次回路の評価される流れか漏電を模倣するために電源からの高い流れを発生させます。
1000A/15KVA第一次注入の試験制度は統合されたモデルで設計されています。
。
特徴:
漏電を模倣するために電力線の主要な回路に注入される1高い現在の出力。それから保護システムが設計に従って作動するかどうか確認して下さい。
変流器の第一次に注入される2高い現在の出力はそれから二次からの就任させた流れを測定したものです、
CTの比率間違いおよび段階の変位を点検する間違いの測定の器械によって。
第一次の評価される流れを模倣するために遮断器の主要な回路に注入される3高い現在の出力。それから温度の上昇のプロシージャに従って遮断器の安定性を点検して下さい。
4つはまた電力設備またはケーブル テストのAC高い現在の源としてこの第一次現在の注入テスト セット考慮されます。
5.Currentは現在のブスターの内部に取付けられている変流器の二次から測定されます。
III.指定:
1 | 電源 | AC220VかAC 400V、45Hz~65Hz。電源電圧は次として出力容量によって決まります、あります。 |
2 | 典型的な出力電流 |
500Aか1000Aまたは2000A 典型的な射出能力3KVAか5KVA or10KVA or15KVA |
3 | Impendenceの電圧 | 8% |
4 | 遊んでいる流れ | 6% |
5 | 現在のゆがみ | <5> |
6 | 表示装置 | 4および1/2のdigitalsの流れのメートル |
7 | 最高の測定誤差 | 0.5%RDG+5D |
8 | 任意タイマー | 1)0~9999s/0~999.9s /0 ~99.99sの正確さ0.5%RDG+5Dからの4デジタル タイマー 2)0~99999s/0~9999.9s /0 ~999.99sの正確さ0.2%RDG+2Dからの5デジタル タイマー 3)0~999999s/0~99999.9s /0 ~9999.99sの正確さ0.1%RDG+1Dからの6デジタル タイマー |
9 | 仕事の温度 | 0~40 Cの湿気 <90> |

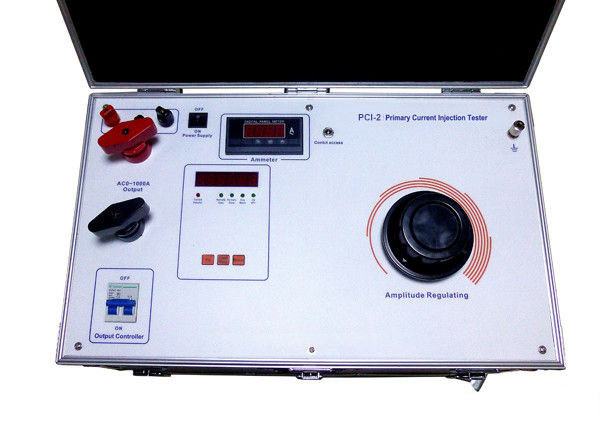

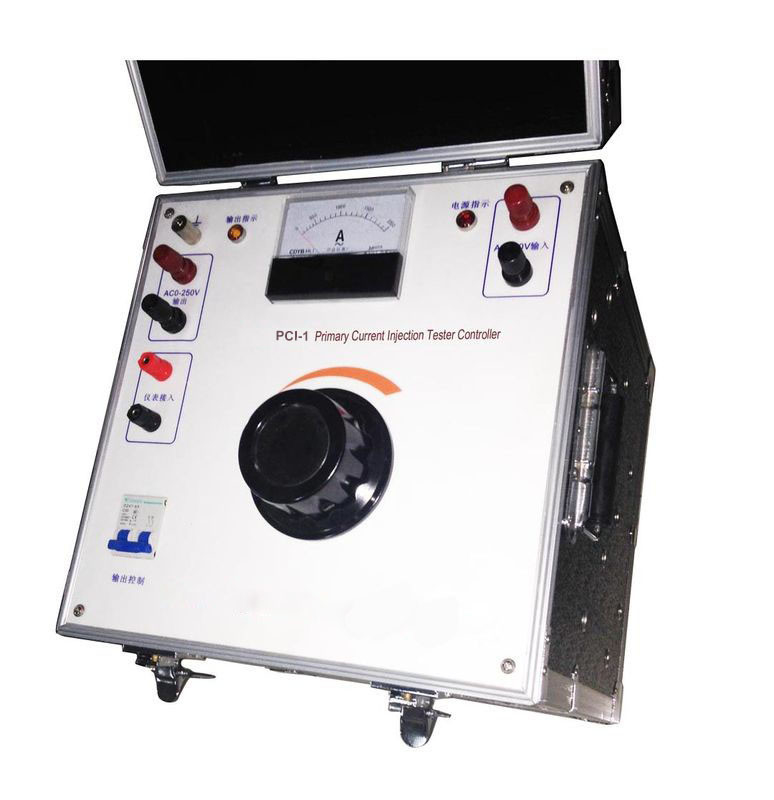

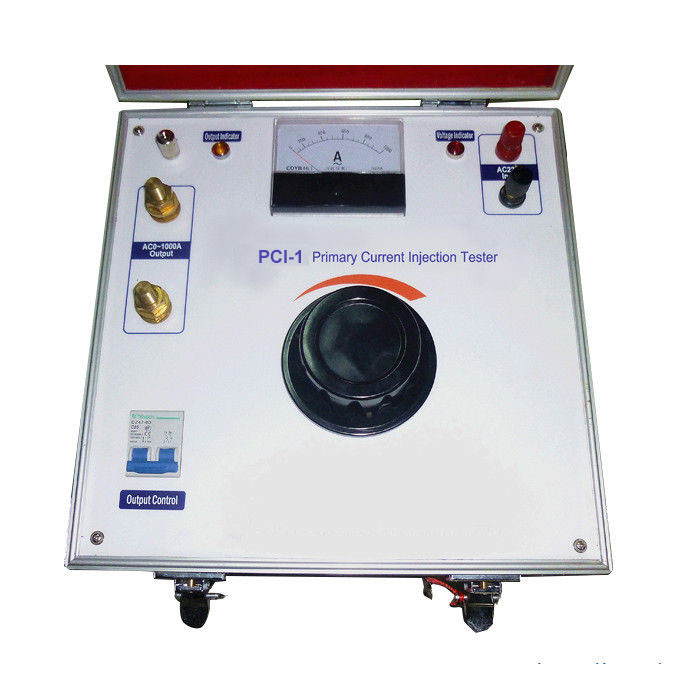

25KVA/2500A第一次現在の注入の試験制度の写真
