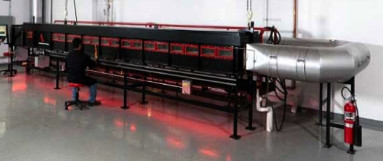

12のKWの燃焼性の試験装置UL 910/NFPA 262 Steinerの横のトンネル テスト器具

UL 910/NFPA 262 Steinerの横のトンネル テスト器具、燃焼性の試験装置

記述:

UL910/NFPA262 Steinerの横のトンネル炉は炎- CMPの等級ワイヤーおよびケーブルの抑制性能試験のために主に使用されます。それは金属のパイプラインなしで換気か押し込み換気で直接置かれる横のサブシステムでケーブルのために主に使用されます。炎-抑制テスト標準最も厳しい炎を表します- ULおよび全体のワイヤーおよびケーブルの炎-抑制テストのための抑制テスト標準。フッ素の物質的な外装ケーブルだけ炎-抑制テスト方法--を渡すことができます。fluoroplastics （400度以上）の高い分解の温度が原因で、着火点はまた高く（800度または多く）、火が強くない、従って他の有機材料よりよい耐火性がありますとき燃えることは容易ではないです。

標準:

環境の空気を運ぶスペースで使用される電気および光ファイバー ケーブルのケーブル炎伝播および煙密度の価値のためのUL 910テスト

炎旅行のためのテストおよびエア処理スペースの使用のためのワイヤーそしてケーブルの煙のNFPA 262の標準的な方法

指定:

1. 燃焼箱はステンレス鋼から成り、内部は耐火れんがと舗装されます;絶縁材の性能はよいです。燃焼室の内のり寸法は305mm x 451mmであり、長さは7.6mです;

2. 内部据え付け品はSUS304ステンレス鋼材料、反錆、反腐食です;

3. 二重層の水晶ガラス観察窓は、炎の広がりの間隔を観察でき表示燈を通して炎の位置を、記録ですより直観的先に表示します。

4. 燃焼箱の高さは人員が非常に熱い州を見ることができる取付けは、サンプルを調節しますように適して、;

5. 燃焼の箱の蓋はテスト プロセス煙が漏らないことを保障するために2mmの厚く装備されている流しのシールの設計を使用して標準に従って全体の設計を、304ステンレス鋼水シール溝が使用します。

6. カバーは処理し難い材料およびステンレス鋼材料から成り、カバーはホックが装備され、持ち上がる箱の蓋装置が装備されています;

7. サンプル ホールダーは高温に対して抵抗力があり、カルシウム ケイ酸塩板のような燃焼カバーを支えることができる冷水の循環の支持ブラケットが装備されています、;

8. SUS304ステンレス鋼の絶縁材ボディ カバー、内部詰物の高温絶縁材

9. サンプルの容易な取付け、取り外しおよび炉の点検のためのエスカレーターのサンプル設置プラットホームによって装備されている;

10. ステンレス鋼の排気管、美しく、防蝕;

11. 装置を検出する独立した多機能の排気圧力:排気圧力の実時間監視はテストの間に変わります。検出の範囲0~250Paの正確さ±0.5Paのシステム徴候の圧力試験の正確さ±2Pa;

12. ファン:380V、50Hz、頻度コンバーターが装備されている3Kwは風速を変えることができます。最大流率はテストの安全を保障する時間の部屋からサンプルの悪い燃焼の下で発生するガス送管を排出できる少なくとも8000m3/hです、;

13. 二重頭の銅のガス・バーナー:バーナーは空気入口からの1320mm、標準的な5.3MJ/min熱を出力できます。異なった標準に従って、ガスの流れはマス フローのメートル制御することができます。測定範囲は変えることができる0~160L/minです。バーナーの発熱量は、最大出力エネルギー100MJ/minに達することができます;

14. 自動点火装置:テストの安全性能を、高圧点火装置保障するため、12KV、50mAは、点火の電極の最低の高圧1.8kVpです;

15. 煙濃度システム:センサーが線形であることを確認するために別の信号処理システムを提供して下さい;

16. 自動録音の温度および煙の感知信号、サンプル獲得の頻度1Hz;

17. マス フローのコントローラー:SUS316ステンレス鋼材料、1000psi （70bar）の最高圧力、漏出率は1つの× 10-7ml/sのNISTの口径測定、0よりより少しです| 5VDCおよび4 | 20mA信号、ループ保護、プロパンの流れの範囲0 | 2.3g/sの制御速度≤2sの± 1% FSの反復性の± 0.5FSの温度較差0 | 50 ° Cの湿気範囲0の制御正確さ| 90%の自動制御テストの間にデジタル表示装置はガス供給5000Btu （5.3MJ） /min熱条件を満たし、ソフトウェア自動的に使用されるガスの量を記録します;

18. 標準的なテスト ソフトウェアは、自動的にシステム風速、温度、煙濃度および他のテスト データを記録できます。

付属装置:

1. 水源システム

2. メタンの燃焼のガス システム

3. 車の上昇システム
