UL1581ワイヤーおよびケーブルの炎のテストの部屋0-160kPa

UL1581ワイヤーおよびケーブルの炎のテストの部屋

記述:

UL1581ワイヤーおよびケーブルの炎テスト部屋が炎-過熱および過電流のような異常な状態の下の絶縁材の層の抑制性能--をテストするのに使用されている。このSECTはUL1581 SECT 1080.1~1080.14に従って厳しく製造され、広州MEIhua UL Co.、によって十分にVW-1炎テスト標準に合い、FT-1に適当であり、そしてUL1581.The装置のFT-2に美しい出現、適度な内部構造、簡単でおよび速い操作がある株式会社の、正確なテスト承認される。それはワイヤーおよびケーブルの製造業者、大学、大学および商品の監査課によって広く利用されている。

主要な技術的な変数:

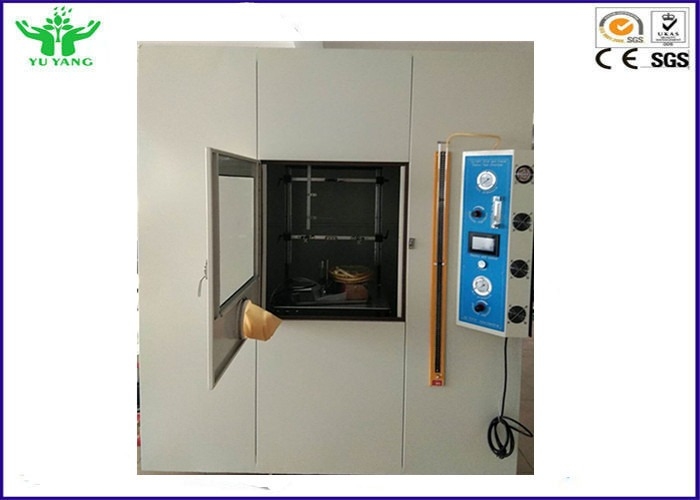

1. 機械は燃焼室および制御部品で構成される。

2. テスト部屋:容積はテスト炎の上の4m.The区域が大きいより2.0mより大きい;部屋はフレームの内部からそして1.5mmの静電気の高温ペンキの鋼板、外的なスプレーの処置処理し、形成する、CNCの工作機械のコーティング厚さの外で内部ペンキ成っている。ペンキの2つの層、anti-rustペンキのための1、anti-rust腐食および他の特徴の黒い無光沢のペンキの生産のための2が、ある。

3. 部屋の背部は換気および煙の排気機構を与えられ、強制排気は使用される。排気ガスは屋外にテストが完了した後排出することができる。

4. 作動装置:約600mmの防蝕長い腕の手袋の長さの観察窓の下に作動の窓が、正方形のそしてシール操作ある。

5. 照明器具:anti-fogおよび反煙LEDランプを採用しなさい

6. 噴霧の時間:それは置くことができる

7. 焼き払いの時間:それは置くことができる

8。炎の数:設定

9. 装置に高いテスト正確さとの自動点火、自動タイミングおよび、カウントの機能がある

10. Uの圧力計:1M

11. 圧力計:0-160kPa

12. 電源:AC220V、50HZ

13. 総力:200W

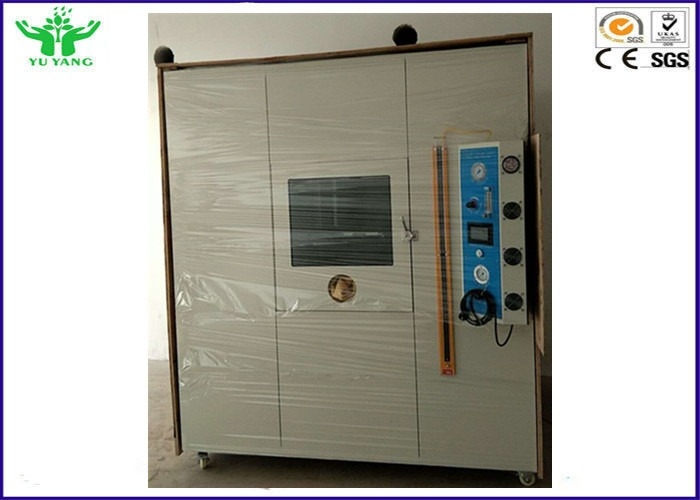

14. 装置の外のり寸法:L1800mm*W1200mm*H2000mm （排気ガスの排出および足車の次元を除いて）

テスト指示:

FT1燃焼テストのための1.Sample準備:

1つのサンプル、約455mmは終了するワイヤーから長く、およびケーブルまたは適用範囲が広いコード取られる。

2. FT1燃焼テストの操作方法:

2.1. サンプルを準備し、上記の「サンプル準備」の関連した準備に従って扱いなさい。

2.2開いたテスト部屋のドアはそれぞれ上部および下の据え付け品に、サンプルの両端をおよびそれらを修理するために締め金で止める。適切な位置に炎の広がりの限界の表示器および炎の広がりの開始の表示器を動かしなさい。アクセスのガス、アクセスの空気。

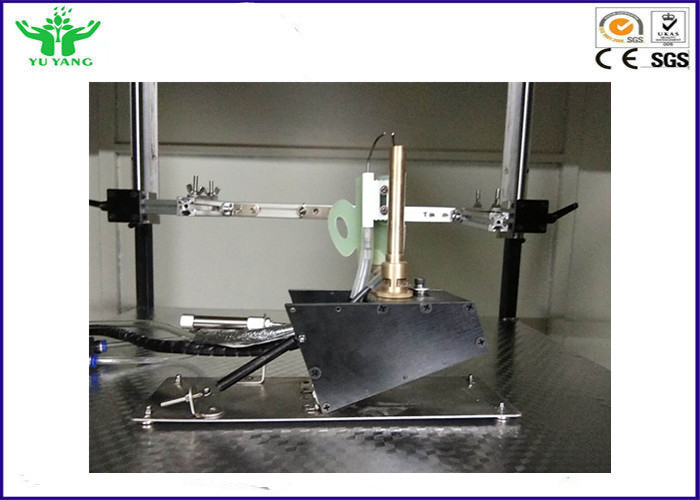

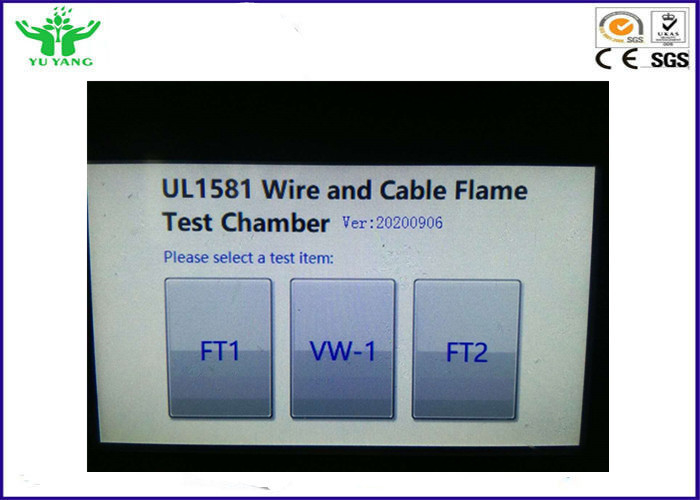

2.3力および電源スイッチを始動させるため。つくことのタッチ画面そして回転の「ライトで」回しなさい。タッチ画面の「移動火ノズル」を押しなさい。ノズル70°を傾け、置きなさい（下記に示されているように）。それから炎のノズルを（長い取付けるため:40mm）。ノズル アセンブリを適切に動かし、ノズルのテスト位置を定めるためにノズルを通して出すように比較しなさい。（ノート:ブローランプの位置が定められれば、調節される必要はない）

2.4ノズルの後で調節され、炎のノズルを取除き、そしてタッチ画面の「移動火ノズル」を押す。90°にノズルの垂直を置きなさい。

付属品は示す:
