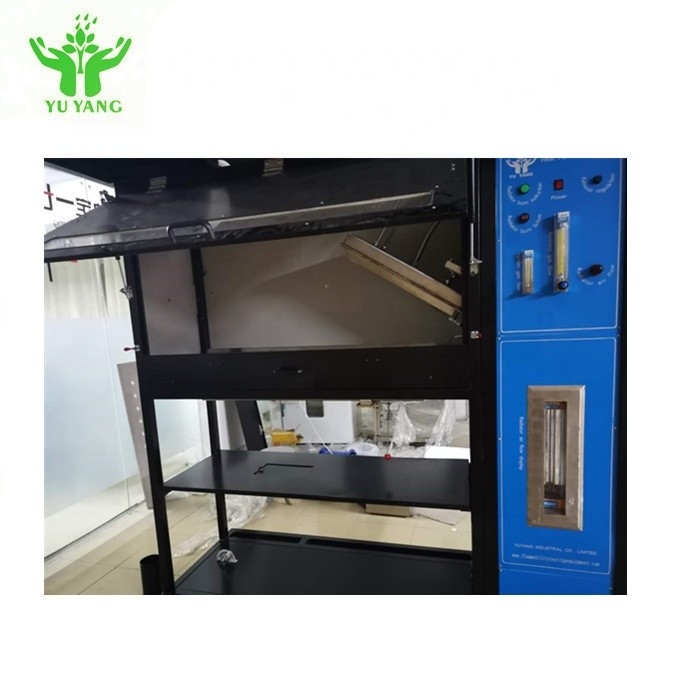

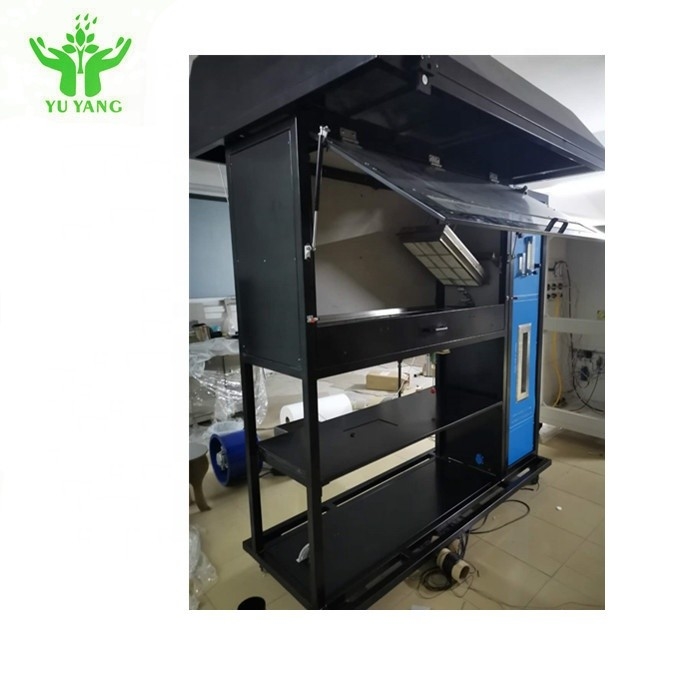

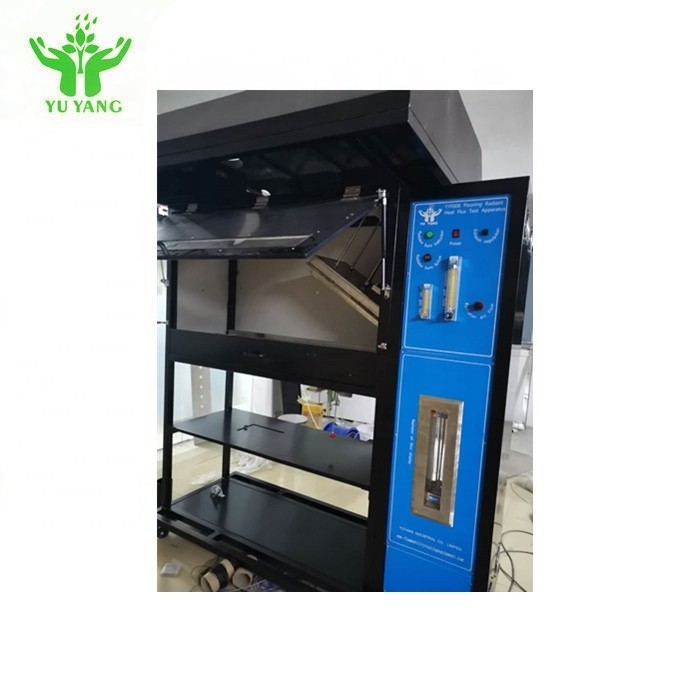

ASTM E648の炎-抑制テスト、120mmの床張りの放射熱流束の火の試験装置

放射熱流束の火の試験装置に床を張るASTM E648 ISO9239-1

記述:

このテスト方法がテスト部屋内の等級別にされた放射熱環境の燃えるような点火源--に、さらされる横取付けられた床の敷物システムの重大な放射束を測定するのに使用されている。またそれが露出されたアチックの床のセルロースの絶縁材のためのこの同じ重大な放射束を測定するのに使用することができる。いろいろな種類の床張り材料のために適した。のような:織物のカーペット、柔らかい木、木、ゴムおよびプラスチック フロアーリングおよび床板は材料に吹きかける。器具は実験室で管理された条件の下でテストし、記述するのに使用されている裏付け材料支持する基質の使用を含む反応させた燃焼の性能のフロアーリング材料をである、場合もある、火に反作用の物質的な組み合わせられた熱に試験結果、店の燃焼の特徴影響を与えるためにまたは材料に床を張って他の変更は本当らしい。

標準:

燃焼の性能測定-放射熱源」床を張るGB/T11785 「
ISO9239-1:燃焼の性能の部品1-theの燃焼の性能に床を張る2002年は「放射熱資源と定められる」
ASTM E648:放射熱を使用して床の敷物システムの重大な放射束のための標準的なテスト方法
ASTM E970:放射熱エネルギーの源を使用して露出されたアチックの床の絶縁材の重大な放射束のための標準的なテスト方法
NFPA 253:放射熱エネルギーの源を使用して床の敷物システムの重大な放射束のための標準的なテスト方法

指定:

1. 電源:AC 220V、50HZ;
2. 総力:2KW;
3. タイマー:タイミングの正確さ < 1s="">
4. 熱流束の測定の範囲を:（0-15） Kw/M2;
5. 熱流束のメートルの正確さを:± 0.2Kw/M2;
6. 熱流束のメートルの正確さを: <>
7. 熱放射の温度の測定の範囲:400-600 ℃、正確さの± 0.5の℃;
8. 黒体の温度の間違い:± 5の℃;
9. 排気の速度:（2.5 ± 0.2） m/s;
10. 排気容量:（39-85） m3/分;
11. 多孔性の処理し難い放射パネルのサイズ:300mmの× 450mmの約900の℃の高温機能;
12. 熱電対:3.2mmのKの直径のステンレス鋼のおおわれた熱電対;
13. 熱流束の配分の条件:200mm:（9.1 ± 0.4） KW/M2;
400mm:（5.0 ± 0.4） KW/M2;
600mm:（2.4 ± 0.2） KW/M2;
14. 燃焼ガス:プロパン（顧客）;
15. 燃焼ガスの流動度:（0.026の± 0.002） L/S;
16. 燃焼バーナー:外の直径¢ 10mmの内部の直径¢ 6mmのバーナーの管は35 ¢ 0.7mmの穴に当った;
17. 炎の高さ:60 |調節可能な120mm;
18. 点火装置:高圧電子点火;
19. 強力な排気機構:この機械は強力な換気扇がテストが完了するとき、システム始める換気扇の排気の外側を装備されている。
