ビジョンシステム 完全自動 Cnc 光学機器 ビデオ CNC ギア 計測機

製品説明:

0.7-4.5Xレンズ倍率電気試験セットによる検査能力の向上

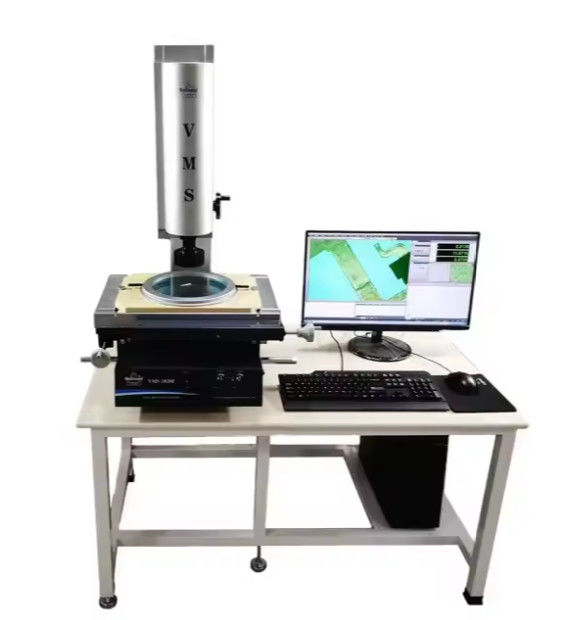

光学画像測定器は、光学、機械、電子、コンピュータ画像処理技術を統合した高精度ツールです。光学増幅システムを使用して測定対象を拡大し、CCDカメラで捉えてコンピュータに送り、分析を行います。OIMIの主な目的は、輪郭と表面形状に基づいて、複雑な精密部品の寸法、角度、位置を測定することです。

OIMIには多くの優れた特徴があります。まず、高度な光学および電子技術を使用しているため、ミクロン単位での測定が可能であり、非常に高い精度を誇ります。さらに、OIMIは、自動化されたコンピュータ制御プロセスを通じて、画像の機能を迅速に検出して識別する能力を備えています。また、使いやすいオンボードソフトウェアインターフェースを備え、手動測定を簡素化するための半自動機能を搭載しています。さらに、OIMIは、電子機器、機械、金型、自動車産業など幅広い分野で応用されており、品質管理とプロセス最適化において重要な役割を果たしています。

全体として、OIMIはメーカーが製品品質と生産効率を向上させることを可能にします。OIMIの助けを借りて、現代の製造業の多くの企業が、生産量を大幅に向上させることができます。

特徴:

光学画像測定器は、複雑な部品の検出など、多くの利点を提供します。洗練された曲線、表面、穴で構成されており、これらの機器は複数の部品を同時に検出できます。

さらに、光学画像測定器は非接触測定を行うことができ、対象物を保護し、接触によるエラーを回避するのに役立ちます。

この方法は、高度な自動化も誇っています。コンピュータ処理を使用して機能を識別し、自動測定を行うことで、測定の精度と速度が大幅に向上します。

これらすべてを、メンテナンスと修理が容易なコンパクトな設計で安心して楽しむことができます。その結果、これらの効率的な機械は長期間にわたって安定して動作できます。

技術的パラメータ:

X軸の移動距離は200mm、Y軸の移動距離は100mmです。Z軸は200mm（フォーカス用）移動します。測定精度は3+L/200 umです。X軸とY軸の分解能はどちらも0.001 mmです。画面サイズはØ 312、使用範囲は> Ø300（メーターライン付き）です。画面の回転範囲は0°から360°で、分解能は1'または0.01°です。レンズ倍率は、10X、20X、50X、100Xの4つのオプションがあります。対象物の視野（mm）はØ30、Ø15、Ø6、Ø3です。作動距離（mm）は77.7、44.3、38.4、25.3です。最大ワーク高さは、4つのオプションすべてで90mmです。データ処理システムは、英語で表示され、点、線、円、角度、距離を収集して測定できるDP-100多機能データ処理システムです。透過および反射の照明は24V/150Wハロゲンランプです。電源は110V/220V（AC）、50/60HZで、総電力は400Wです。冷却は冷風強制冷却です。このデバイスの寸法は1750*920*1700mmで、機械の重量は170kgです。

アプリケーション:

YUYANG YYM-2010手動ビデオ測定システムは、産業用測定アプリケーションに最適なソリューションです。東莞で製造されており、3軸の移動距離は200*100 mm、分解能は0.001 mmです。測定精度は±3.5μmに達し、寸法は500*700*1100です。このシステムには、LEDを使用した表面光と透過光が装備されており、明るさを調整できます。特にプロファイルプロジェクターと手動ビデオ測定システムに最適です。

YUYANG YYM-2010手動ビデオ測定システムは、さまざまな業界に信頼性の高い正確な測定ソリューションを提供します。このシステムの高精度と分解能により、測定結果の精度と再現性が保証されます。また、明るさ調整と簡単な操作を備えたユーザーフレンドリーな設計も特徴であり、産業用測定アプリケーションに最適です。高性能と耐久性を備えたYUYANG YYM-2010手動ビデオ測定システムは、正確かつ効率的に測定するための優れたツールです。

サポートとサービス:

電気試験セットの技術サポートとサービス

梱包と発送
