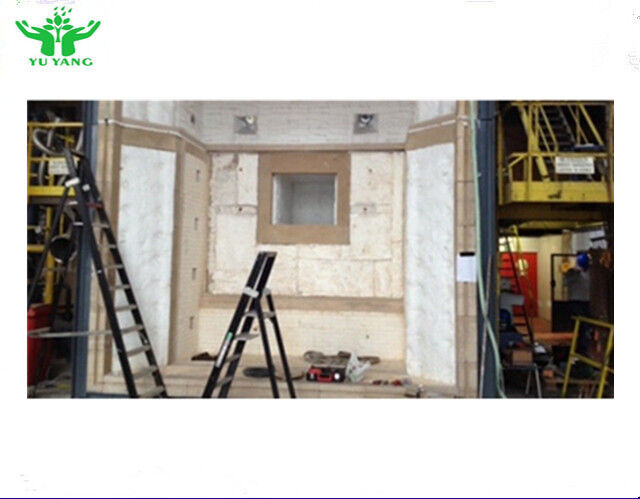

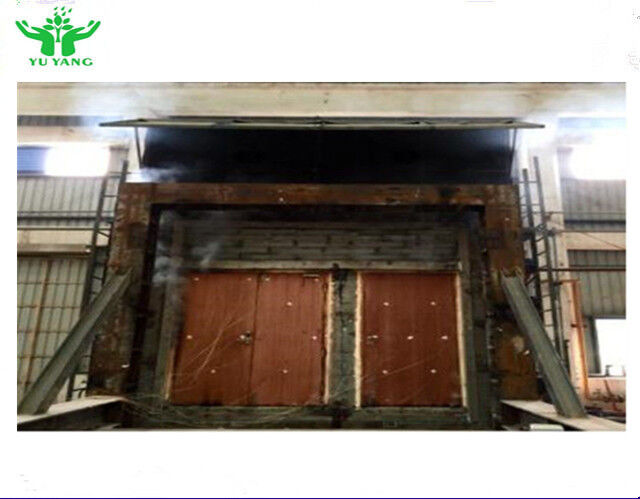

ISO 834 BS 476 Part 20&22 建築材料と構造物 垂直耐火試験炉
ASTM E119 ISO 834 大規模垂直耐火性炎易性試験装置

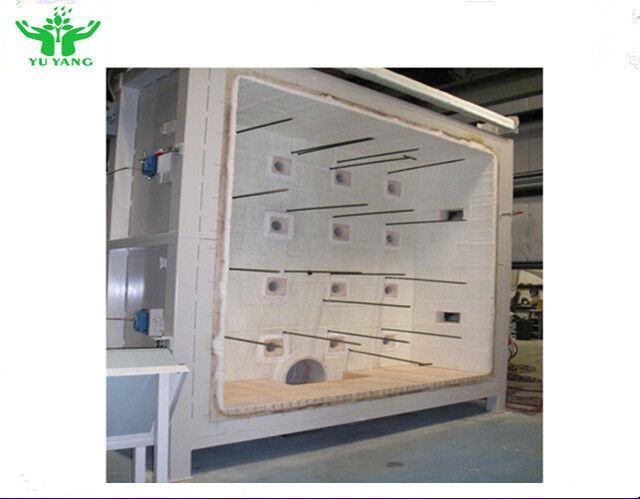

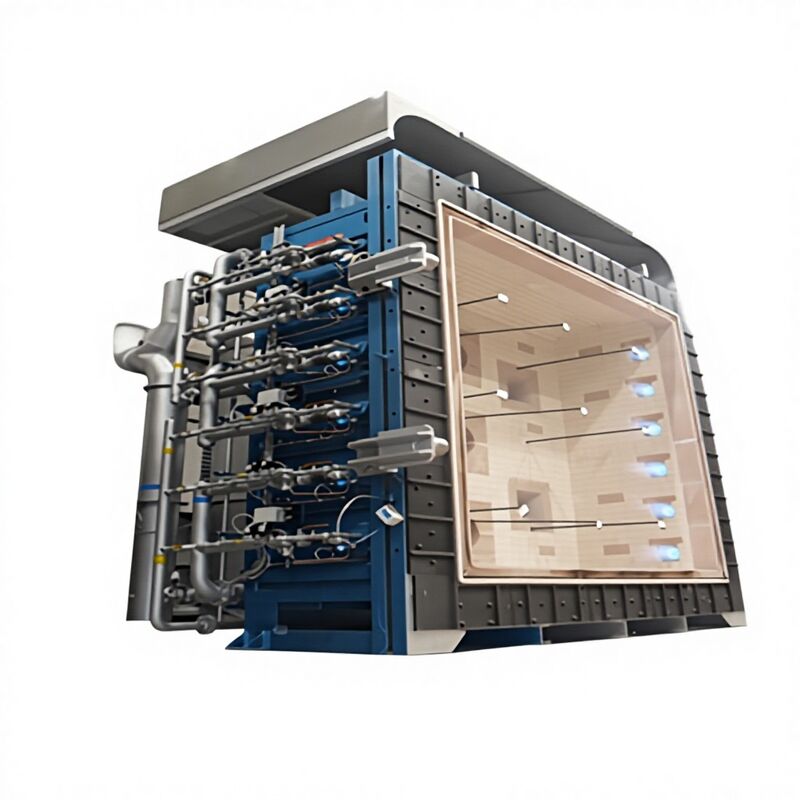

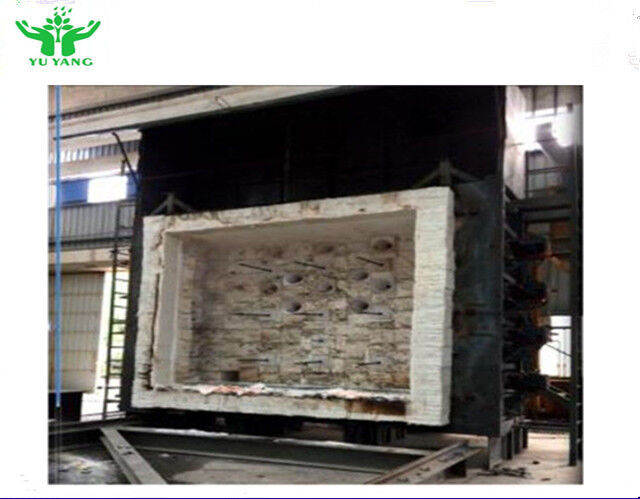

液体またはガス型燃料を使用するために設計され,片面の垂直分離要素を加熱できる全尺度垂直耐火試験炉.炉内膜は,密度が1000kg/m3未満の耐火材料から成る.内部露出面の70%以上を占める.
CEN,ISO,IMO規格に準拠して熱暴露と圧力に関して火災暴露条件を備えるように,カスタマイズされた.幅4000mm × 高さ3000mm × 深さ1000mm.
工場でモジュール単位で組み立てられ 40フィートのHCコンテナで出荷されます.モジュール単位は到着時に顧客によって準備された強力な基盤の上に組み立てられます.
炉の鋼材のコーティング
鉄板はCチャネル,Iビーム,鉄板で強化され,熱による構造歪みを防ぎます.特に燃焼器の開口の周りに熱電池,圧力探査機,観測ポート
試験標本の拘束枠を固定するための強い表面を提供するために,鋳鉄板が前側の外面に螺栓を付けられる.4つのセットの自動ロックロールクランプは,試験標本の拘束枠を炉の前側にしっかりと固定します..
オーブンの隔熱
耐火膜は,熱面では900kg/m3の密度で1430°Cで冷たい面では繊維板で保護された隔熱ブロックで構成される.外部の外蓋の温度は1200°Cの火力試験から2時間以内に75°C以下にとどまる..
1600°Cで指定された繊維強化耐火型鋳物製の高温プリファストブロックは,試験標本枠による恒常的な磨きから炉口周りを保護する.
炉の裏壁にある4つの視界口は,火力試験中に試験標本の完全な可視性を確保する.それぞれは,空気冷却された隔離室に配置された透明なクォーツガラスプレートを有する.
炉の排気口と煙草の排気口は低熱量セラミック繊維隔熱材 (密度128 kg/m3) で覆われています.すべての耐火材料は周期的な加熱と冷却に耐えられます.
絵画
外部の炉蓋は銀色の高温塗料で塗装されている.
圧力制御システム
抽出煙に組み込まれた3つのモーター式耐熱鋼ダンパーにより,炉室の圧力が正確に制御できます.調節可能な抽出ポートは,室内の異なる位置で抽出速度の変化を可能に制御室から火災テストデータ管理システムで調整できます
燃焼システム
12個のLPG/天然ガスのプレミックスバーナーが供給されています. 6台が左側の炉壁 (3m × 1.3m) に設置され,6台が右側に設置されています.
燃焼装置には,次のものが含まれます.
- 12 ガスノズルの混合燃焼器
- 12 空気バランス制御バルブ
- 12 ガスバランス制御バルブ
- 12 パイロットガスの調節器
- 12 燃焼器のガスのシャットオフバルブ
- 12 全自動ガスバーナー安全制御
- 12 スキル点火,トランスフォーマー,ケーブル
- 12 紫外線スキャナー
- 12 柔らかい 空気管
- 12 柔軟なガス管
- 12 手動式 空気バタフライバル
- 3 主なガスのシャットオフバルブ
- 6 コンネクタ付きのガス圧力スイッチ
- 30 ガス マノメーター
- 3 空気ガス マイクロ 割合 バルブ
- 3 燃焼気吹き機
- 3 メインガスフィルター
- 3 主ガスの調節器
燃焼器は天然ガスまたは液化石油ガス (注文時に顧客によって確認されます) に適しています.すべての燃焼器には標準的な安全部品があり,地元のガス安全規制に適合しています.燃焼器のブロックは,80%アルミニウムを含有する鋳造材料で製造されています.熱ショックに耐えるように設計されています
ガスと空気分流システム
3つの風扇が燃焼システムに空気を供給し,最低酸素濃度に関する火災試験基準の要件を満たすために炉の大気を酸素で満たす.扇風機は,オーブンの制御室の燃焼制御パネルから操作されています.
相互接続するすべての空気管路は,操作の容易さのために事前製造され,現場に接続されています.扇風機には隔離ダムパーが供給されています.
内部ガスパイプ路路は,製造前に,実験室の建物のレイアウトに一致するように顧客と協議されます.システムは,すべての地元の安全要件を満たしています.国際的に合意された識別色で塗装されたガス管と空気管.
抽出 システム と 煙突
抽出システムには抽出扇風機と煙管があり,試験中に熱い燃焼ガスから煙突への排出を制御する.抽出扇風機は,自動または手動操作モードで制御室から起動.
抽出扇風機と炉間の排気ガス管は,現場で組み立てられた製鉄製の断面から作られ,定期的な加熱と冷却サイクルに耐えられるように隔離されています.高温塗料で塗り,腐食防止.
抽出扇風機に入れる前に排気ガスを温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室温室内径950mmの煙突と屋根から最低3メートルの高度は,要求に応じて供給することができます煙突は軽い鋼で作られ,自由立っていて,風負荷と土壌の安定のために基礎の準備が必要です.安全のために高さ3メートルまで隔離.
プラットフォーム / 歩道
完全なプラットフォーム/歩道は,オーブンの側面と裏側にあるビューイングポートと計測器具への安全なアクセスを提供します.操作者の安全のために手柄,キックプレート,滑り防止の表面が含まれています.
プレート温度計
CEN規格に規定された9つのプレート温度計は,標本の露出面に均等に配置され,位置はCEN規格の要件を満たします.試験前および試験中に炉温度の監視および記録のためのコンピュータ化されたデータ収集システムに接続.
炉熱カップル
IMO 仕様を満たす 9 つの炉熱対が提供されています. 要求された位置に後壁を通って位置し,歪みを最小限に抑えるために熱耐性管で保護されています.温度モニタリングと記録のためのコンピュータ化データ収集システムに接続.
機器の接続ボックス
炉の近くにある器具接続箱 (熱から遮断) は,すべての器具の接続を容易にする.制御室内の対応する接続にリンクした個別番号付きの接続を含む.コンピュータ化されたデータ収集システムに接続します
環境温度温度計
環境温度の温度計は,試験前と試験中に実験室の温度をモニターし記録します.コンピュータ化されたデータ収集システムに接続します.
圧力変圧器
関連する規格の要件を満たす位置に位置する2つの圧力変圧器.必要に応じて位置間を移動できます.前もって決定された間隔で監視と記録のためのコンピュータ化されたデータ収集システムに接続.
酸素分析器のタッピングポイント
接続付きの恒久サンプリングラインにより,酸素分析機がサンプリングオーブンのガスに接続できます.発生した信号は火災試験データ管理システムに記録され,モニター画面に表示されます..
変形測定装置
持ち運び可能なレーザー装置は,中心部での元の位置から標本の偏差を測定する.CEN標準の要件を満たす.
計時装置
試験スタッフと試験写真に可視な大型ディスプレイタイムリング装置.同期開始を確保するために火力耐性試験データ管理システムに接続.最短秒までの経過時間を表示します精度は1秒/時間です
