起源の場所:
中国
ブランド名:
YUYANG
証明:
ISO 9239-1, ASTM E648, NFPA 253, DIN 4102-14
モデル番号:
YY401

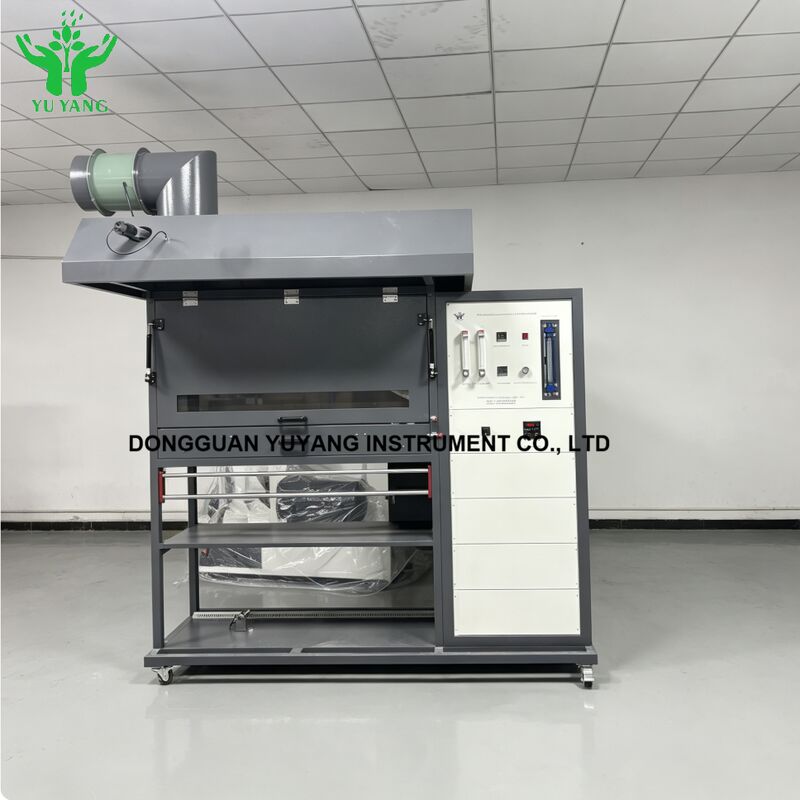

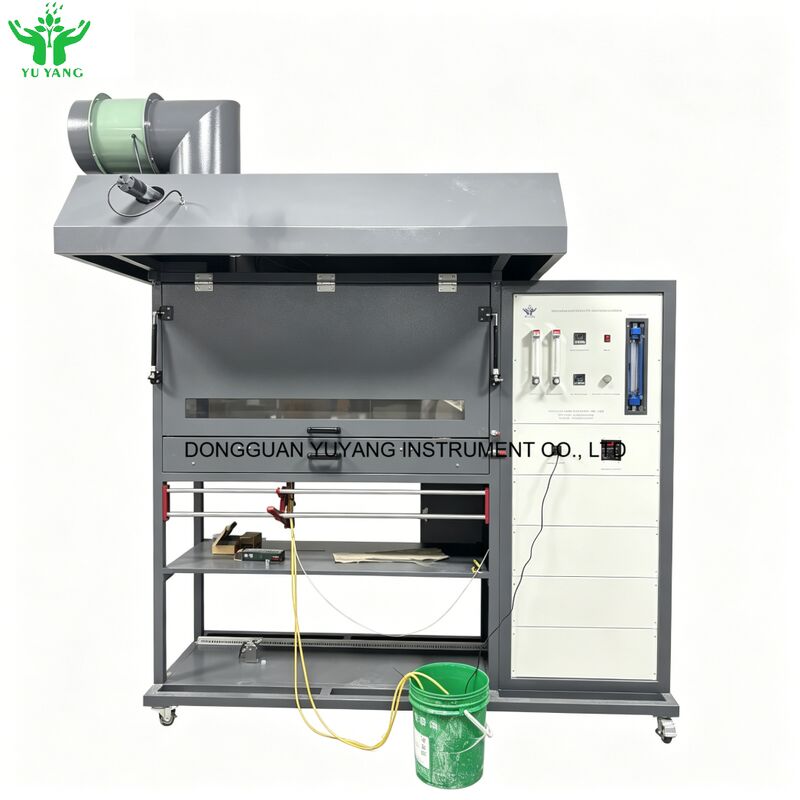

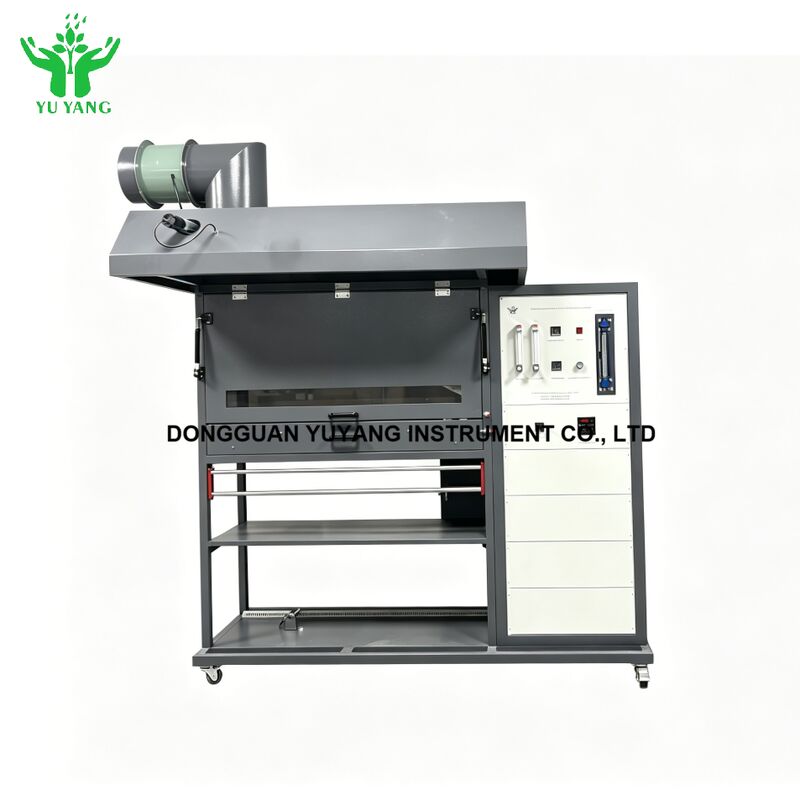

YUYANG ISO 9239-1 & ASTM E648 床材放射熱パネル試験装置
説明:
床材放射熱パネル試験機（ISO 9239、床材放射熱パネル試験機）は、建物内で火災が発生した際に、隣接する区画や部屋で発生する逆流条件下での床材の炎の広がりを正式に反映する試験方法です。または、高温ガスが床材表面に放射され、初期の火災成長段階で熱放射熱が中間部の上部に蓄積されます。
規格:
ISO 9239-1: 床材の燃焼性試験 - Part 1: 放射熱源を用いた燃焼挙動の測定
ISO 9239-2: 床材の燃焼性試験 - Part 2: 25kW/m2の熱流束レベルでの炎の広がり測定
ASTM E 648: 放射熱エネルギー源を用いた床材システムの臨界放射熱流束の標準試験方法
構造:
1. 機械の構造は、燃焼室と制御室の2つの部分で構成されています。
2. 燃焼室のサイズ：約 L1420*W1200*H2300 (mm)。
3. 制御室/燃焼室の材質：高品質304#ステンレス鋼板、CNC機械加工。
4. トーチ：GB/T 11785の要件を完全に満たしています。
5. その他の機械部品は304ステンレス鋼または45#鋼製で、耐腐食性、防錆性があります。
特徴:
1. 生成された試験室はケイ酸カルシウム断熱板で断熱され、耐熱観察窓が設けられています。
2. ステンレス鋼のサンプルサポートアセンブリはスライドプラットフォームに取り付けられており、試験サンプルの安全かつ容易な装填を可能にします。
3. 放射熱は、30度の傾斜を持つガス燃料パネルによって供給され、水平に取り付けられた床材システムの標本に向けられます。
4. 放射パネルは、公称最大10.9 kW/m2から最小1.1 kW/m2の範囲の放射エネルギー流束分布を生成します。
5. ホルダー付きダミー校正標本、校正済み熱流束計、および取り付け。
6. 消炎に至るまでの燃焼距離を測定し、校正によってkW/m2の等価臨界放射熱流束に変換します。
7. 熱流束計：範囲 0～50 kW/m2；表面放射率：ε=0.95±0.05。
8. DIN 50055に従った煙測定システムが、排気スタックの別個のフレームに取り付けられています。
9. 制御ラックは使いやすく、機器のセットアップと校正中に装置と制御を観察できます。
10. 放射パネルの自動点火機能と安全カットアウトを備えています。
適用範囲:
床材放射熱流束試験装置は、水平に配置され、小さな炎を伴う傾斜した熱放射場にさらされる舗装材料用です。テキスタイルラグ、コルクボード、木材ボード、ゴムシート、プラスチック床材、床材スプレー材料などの様々な床材。
技術パラメータ:
|
最大動作電力 |
5kw |
||
|
タイミング精度 |
<1s >
熱流束計測定範囲 (0-15) Kw / m2; (熱流はお客様所有) |
|
黒体温度誤差 |
± 5 ℃ |
|
煙速度 |
(2.5 ± 0.2) m / s |
|
煙容量 |
(39-85) m3 / min |
|
多孔質耐火放射板サイズ |
300mm × 450mm、約900 ℃の高温能力あり； |
|
熱電対 |
直径3.2mm K型ステンレス鋼装甲熱電対 |
|
燃焼トーチ |
直径￠10mm 直径￠6mm、噴射管に35個の￠0.7mm穴 |
|
炎の高さ |
60～120mm調整可能 |
|
点火システム |
高電圧電子点火 |
|
燃焼箱サイズ |
L1420 * W1200 * H2300 (mm) |
|
強力排気システム |
本機には強力ファンが装備されています。試験完了後、排気ファンシステムを起動します。 |
